Solar Kablo Nedir? Güneş Enerjisi Sistemlerinde Hangi Kablolar Kullanılır?
Güneş enerjisi sistemlerinin verimli ve güvenli bir şekilde çalışmasını sağlayan en kritik bileşenlerden biri, genellikle göz ardı edilen ancak hayati öneme sahip olan solar kablolardır. Peki, solar kablo tam olarak nedir ve bir güneş enerjisi santralinin (GES) farklı noktalarında hangi tip kablolar kullanılır?
Solar Kablo Nedir?
Solar kablo, fotovoltaik (PV) sistemlerde güneş panelleri tarafından üretilen doğru akım (DC) elektriği, invertere (evirici) güvenli bir şekilde iletmek için özel olarak tasarlanmış ve üretilmiş bir kablo türüdür. Standart elektrik kablolarından temel farkı, güneş enerjisi sistemlerinin maruz kaldığı zorlu dış ortam koşullarına dayanıklı olmasıdır.
Bir solar kablonun sahip olması gereken temel özellikler şunlardır:
- Güneş panelleri gibi sürekli olarak güneş ışığına maruz kalan solar kablolar, ultraviyole (UV) ışınlarının neden olduğu yıpranmaya, çatlamaya ve renk solmasına karşı özel bir dış kılıfa sahiptir.
- Çatılarda veya arazide kurulan güneş panellerinin bulunduğu ortamda sıcaklıklar aşırı seviyelere çıkabilir veya tam tersi, dondurucu soğuklar görülebilir.
- Solar kablolar, -40°C ile +120°C gibi geniş bir sıcaklık aralığında performansını kaybetmeden çalışacak şekilde üretilir. Ayrıca yağmur, kar, rüzgar gibi hava olaylarına karşı da dayanıklıdır.
- Güvenliği en üst düzeye çıkarmak için solar kablolar genellikle çift katmanlı bir izolasyon yapısına sahiptir. Bu, elektriksel kaçak riskini minimize eder ve mekanik darbelere karşı ekstra koruma sağlar.
- Olası bir yangın durumunda alevin yayılmasını yavaşlatan ve yandığında zehirli gaz çıkarmayan (halojensiz) malzemelerden üretilirler. Bu, özellikle bina ve çatı uygulamalarında hayati bir güvenlik özelliğidir.
- Yangın anında görüş mesafesini kapatmayan, az duman çıkaran yapıları sayesinde tahliye ve müdahale işlemlerini kolaylaştırır.
- Endüstriyel bölgelerdeki kimyasal etkilere ve atmosferdeki ozona karşı dayanıklıdırlar.
Bu özellikler, solar kabloların genellikle EN 50618 ve TÜV 2 PfG 1169 gibi uluslararası standartlara uygun olarak üretilmesini zorunlu kılar. Bu standartlar, kablonun kalitesini ve güvenilirliğini belgeler.
Güneş Enerjisi Sistemlerinde Kullanılan Kablo Türleri
Bir güneş enerjisi sistemi, sadece solar kablolardan ibaret değildir. Sistemin farklı aşamalarında, farklı özelliklere sahip kablolar görev yapar. Bu kabloları temel olarak üç ana kategoriye ayırabiliriz:
1. DC Kablolar (Solar Kablolar)
Yukarıda detaylıca anlattığımız gibi, bu kablolar sistemin DC bölümünde, yani güneş panelleri ile inverter arasında kullanılır. Panellerin ürettiği doğru akımı taşıdıkları için bu isimle anılırlar. Genellikle 4 mm², 6 mm² veya 10 mm² gibi kesitlerde bulunurlar ve sistemin gücüne, taşınacak akıma ve mesafeye göre doğru kesitin seçilmesi, enerji kayıplarını önlemek açısından kritik öneme sahiptir.

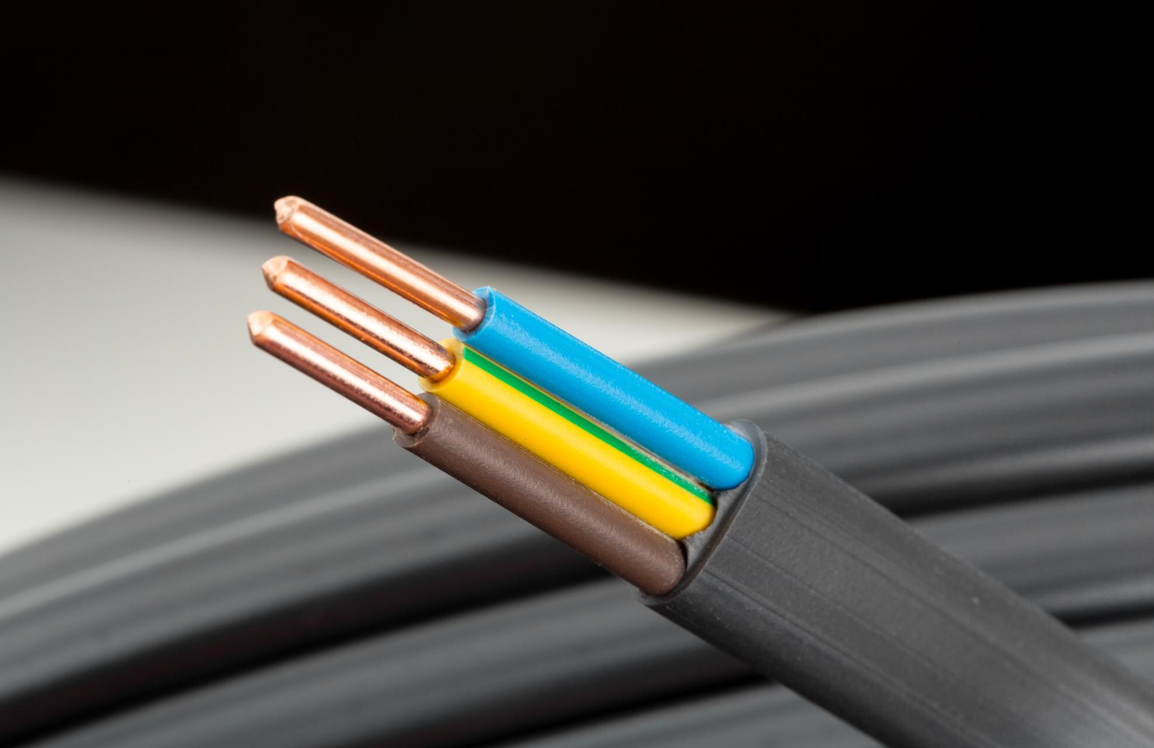

2. AC Kablolar
İnverter, panellerden gelen doğru akımı (DC), evlerimizdeki ve sanayideki cihazların kullandığı alternatif akıma (AC) dönüştürür. İşte bu noktadan sonra devreye AC kablolar girer. İnverter çıkışından, sayaçlara, dağıtım panolarına ve şebeke bağlantı noktasına kadar olan tüm bağlantılar AC kablolar ile yapılır.
Bu kablolar, solar kablolar kadar zorlu dış ortam koşullarına maruz kalmasalar da, taşınacak akım kapasitesine ve gerilim düşümü hesaplarına uygun olarak seçilmelidir. Genellikle NYY veya NYM gibi standart alçak gerilim kabloları bu bölümde kullanılır. İletken malzeme olarak bakır veya alüminyum tercih edilebilir.
3. Topraklama Kabloları
Güneş enerjisi sistemlerinde güvenlik, en az verimlilik kadar önemlidir. Topraklama, sistemde oluşabilecek herhangi bir elektrik kaçağı veya yıldırım düşmesi gibi durumlarda, fazla elektriksel yükün güvenli bir şekilde toprağa aktarılmasını sağlar. Bu sayede hem insanların can güvenliği korunur hem de sistemdeki değerli ekipmanların (paneller, inverter vb.) hasar görmesi engellenir.
Güneş panellerinin metal çerçeveleri, montaj sisteminin metal konstrüksiyonu ve inverter gibi cihazların şaseleri, uygun kesitte ve genellikle sarı-yeşil renkte olan topraklama kabloları ile topraklama hattına bağlanır. Topraklama kablolarının da korozyona ve dış etkenlere karşı dayanıklı olması beklenir.
Sistem Tipine Göre Kablo Kullanımı
Kullanılan kablolar, güneş enerjisi sisteminin şebekeye bağlı (on-grid) veya şebekeden bağımsız (off-grid) olmasına göre de farklılık gösterebilir.
On-Grid (Şebeke Bağlantılı) Sistemler
Bu sistemlerde DC solar kablolar, AC kablolar ve topraklama kabloları standart olarak kullanılır. AC kablolar, inverterden çift yönlü sayaca ve oradan da elektrik şebekesine bağlantıyı sağlar.
Off-Grid (Şebekeden Bağımsız) Sistemler
Bu sistemlerde ek olarak akü depolama birimleri bulunur. Dolayısıyla, inverter ile akü grupları arasında ve akü gruplarının kendi aralarındaki bağlantılar için de uygun kesitte, genellikle daha kalın ve esnek yapıdaki akü bağlantı kabloları kullanılır. Bu kabloların yüksek akımları güvenli bir şekilde taşıyabilmesi esastır.
Doğru kablo seçimi, bir güneş enerjisi sisteminin sadece o anki performansı için değil, aynı zamanda uzun ömürlü, güvenli ve verimli çalışması için de temel bir gerekliliktir. Yatırımın kalitesini ve güvenliğini doğrudan etkileyen bu "gizli kahramanlar", güneşten gelen enerjinin kayıpsız ve sorunsuz bir şekilde hayatımıza dahil olmasını sağlar. Bu nedenle, sistem tasarımında ve kurulumunda uzman mühendislerin belirlediği standartlara ve kablo tiplerine sadık kalmak büyük önem taşır.
