TTR Kablo Nedir?
TTR kablo, endüstriyel ve ticari elektrik tesislerinde sık olarak kullanılan esnek bir çoklu iletkenli kablodur. TTR kablo, PVC yalıtım ve dış kaplaması ile bilinen bir standart üründür. TTR kablo, H05VV-F uluslararası standart tanımına uygun bir kablodur ve birçok ülkede elektrik kurulumlarında tercih edilir.
TTR Kablo Tanımı ve Yapısı

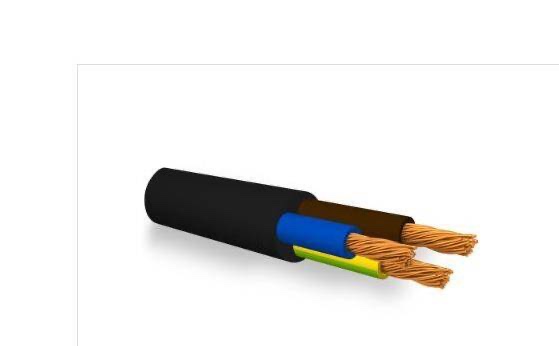

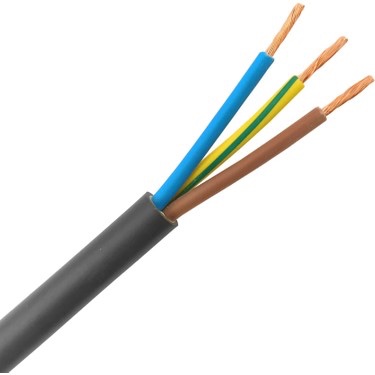

TTR kablo, çoklu bakır iletkenlerden ve PVC yalıtım tabakasından oluşan esnek bir kablodur. TTR kablo içinde, her bir iletken ayrı ayrı PVC ile yalıtılmıştır. TTR kablo, tüm yalıtımlı iletkenlerin üzerini kaplayan bir dış PVC kabuğu bulunmaktadır.
TTR kablo, savrulmuş (stranded) bakır iletkenleri içerir. TTR kablo yapısı sayesinde, kablo çok esnek ve bükülmeye dayanıklı olur. TTR kablo, H05VV-F standart tanımlaması, yapısındaki bileşenleri gösterir.
TTR Kablo Bileşenleri
TTR kablo, savrulmuş bakır iletkenlerle başlar. Bu iletkenlerin kalınlığı, kablonun kesit alanını belirler. TTR kablo, bakır iletkenin üzerine PVC yalıtım tabakası gelir. Her TTR kablo iletkeninin yalıtımı, 0,4 mm ile 0,7 mm arasında kalınlıktadır.
TTR kablo, tüm iletkenler sarıldıktan sonra, bir dış PVC kabuğu ile kaplanır. TTR kablo dış kabuğu, kablonun rengini ve mekanik dayanıklılığını belirler. TTR kablo, TS EN 50525 (IEC 60227) standardına uygun olmalıdır.
TTR Kablo Kesitleri ve Gerilim Dereceleri
TTR kablo, farklı kesitlerde bulunmaktadır. TTR kablo kesitleri: 2×0,75 mm², 2×1 mm², 2×1,5 mm², 3×0,75 mm², 3×1,5 mm², 3×2,5 mm², 4×1,5 mm², 5×1,5 mm², 5×2,5 mm² ve 5×6 mm² gibi çeşitlidir.
TTR kablo, 300/500V voltaj derecelendirilmiştir. TTR kablo maksimum çalışma gerilimi 300V AC'dir (faz-nötr arası). TTR kablo, 30°C'de 70°C çalışma sıcaklığında belirtilen bu değerlerle çalışmak üzere tasarlanmıştır.
TTR Kablo Kullanım Alanları
TTR kablo, ev içi elektrik tesislerinde sık olarak kullanılmaktadır. TTR kablo, duvarlara ve tavanlara bağlanarak tesisatta yer alır. TTR kablo, ışık devreleri ve priz devreleri için çok uygundur.
TTR kablo, taşınabilir elektrik cihazları ve uzatma kabloları yapımında tercih edilir. TTR kablo esnek yapısı sayesinde, kablo tamamen kolayca sarılabilir ve taşınabilir. TTR kablo, imalat tesislerinde gezici elektrik araçlarının bağlanmasında da kullanılır.
kablo ve bağlantı aksesuarları kategorisinde TTR kablo çeşitleri bulunmaktadır. TTR kablo, iç mekan priz ve anahtarlarının bağlanmasında standart seçimdir.
TTR Kablo ile NYM Kablonun Farkı

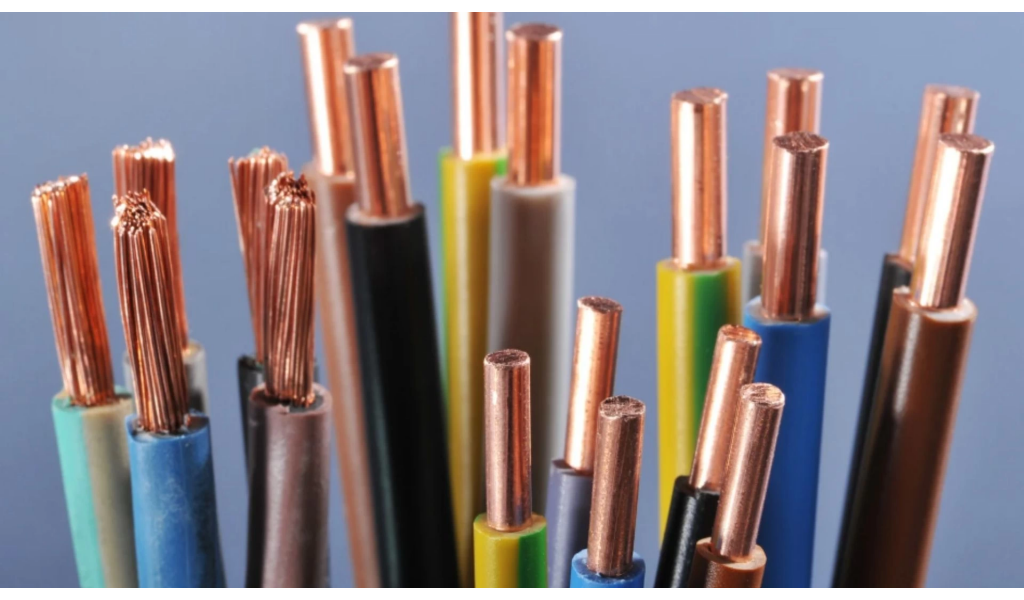

TTR kablo, savrulmuş (stranded) bakır iletkenleri kullanırken, NYM kablo katı (solid) bakır iletkenleri kullanır. NYM kablo daha rijit ve kırılgandır. TTR kablo ise bükülmeye dayanıklı ve esnek yapısı nedeniyle daha uygulanabilirdir.
TTR kablo tasarımı, taşınabilir ve sık bükülme gerektiren uygulamalar için uygundur. NYM kablo ise duvar içine gömülmek için tasarlanmıştır. TTR kablo esnek ve dayanıklı olmasına rağmen, NYM kablo daha katı ve sabit tesislerde tercih edilir.
TTR Kablo ile NYY Kablonun Farkı
TTR kablo iç mekan kullanımı için tasarlanmıştır ve PVC dış kabuğu UV direnci sağlamaz. NYY kablo ise dış mekan ve toprak altı uygulamalarında kullanılır. NYY kablo, UV ışınlarına dayanıklı malzeme ile kaplanmıştır.
TTR kablo, nem ve yer altı koşullarında uzun süreli kullanıma uygun değildir. NYY kablo ise bu koşullarda yıllar boyunca dayanıklı kalır. TTR kablo ve NYY kablo, kullanılan alan bakımından büyük fark gösterir.
TTR Kablo Seçim ve Kurulum İpuçları
TTR kablo seçerken, yük akımını doğru hesaplamak gerekir. TTR kablo kesiti, akım değerinden daha büyük olmalıdır. 16A için 2,5 mm² TTR kablo yeterlidir. Daha büyük akımlar için daha kalın kesitler seçilmelidir.
TTR kablo kurulumunda, kablonun bükülme yarıçapına dikkat edilmelidir. Aşırı keskin bükülmeler, kablonun yalıtımını zarar verebilir. TTR kablo, sabitleme noktaları arasında yer alma şekline dikkat edilmelidir. kategorilerimizi ziyaret ederek, ihtiyacınız olan TTR kablo kesitini bulabilirsiniz.
TTR Kablo Dayanıklılığı ve Ömrü
TTR kablo, uygun koşullarda 20-30 yıl dayanabilir. TTR kablo yalıtımı, zamanla kırılganlık kazanabilir. TTR kablo, sürekli yüksek sıcaklık maruziyetinde daha hızlı yaşlanır.
TTR kablo nemi ve rutubete maruz kalmaması gerekir. TTR kablo, sıcaklık ve nem dengesi içinde saklanmalıdır. TTR kablo, kablo kanalında saklanırken, kablonun nın kuru tutulması önerilir. alçak gerilim malzemeleri gibi TTR kablo da düşük gerilim standartlarına uymalıdır.
TTR Kablo ve Güvenlik
TTR kablo, elektrik güvenliğini sağlamak için uygun bir seçimdir. TTR kablo, yalıtım kalınlığı ve malzeme kalitesi açısından standartlar karşılanır. TTR kablo, kablo cıvata ve konektörleri doğru bağlanmalıdır.
TTR kablo kurulum sırasında, iletkenlerin bükülmesi ve değiştirilmesi sırasında ciddiyetle yaklaşılmalıdır. TTR kablo, yanlış terminal bağlantısı, gevşek bağlantılar ve aşırı gerilim gibi riskleri içerir. tedarikçi olarak Elektraverse, TTR kablo hakkında teknik danışmanlık sağlamaktadır.
Sıkça Sorulan Sorular (SSS)
TTR kablo nedir?
TTR kablo, çoklu bakır iletkenli, PVC yalıtımlı esnek bir kablodur. TTR kablo, H05VV-F standart tanımı ile bilinir ve iç mekan elektrik tesislerinde kullanılır.
TTR kablo ne zaman kullanılır?
TTR kablo, ev içi tesisat, taşınabilir cihazlar, uzatma kabloları ve aydınlatma devreleri için kullanılır. TTR kablo esnek yapısı nedeniyle sık bükülme gerektiren alanlarda tercih edilir.
TTR kablo kesitleri nelerdir?
TTR kablo kesitleri 2×0,75 mm² ile 5×6 mm² arasında değişir. TTR kablo, 2, 3, 4 ve 5 iletkenli versiyonlar mevcuttur.
TTR kablo gerilim değeri nedir?
TTR kablo, 300/500V derecelendirilmiştir. TTR kablo maksimum çalışma gerilimi 300V AC'dir.
TTR kablo ve NYM kablo arasında fark nedir?
TTR kablo savrulmuş (stranded) iletkenleri, NYM kablo katı iletkenleri içerir. TTR kablo esnek, NYM kablo daha rijit ve duvar tesisatına uygundur.
TTR kablo dış mekan kullanılabilir mi?
Hayır, TTR kablo iç mekan kullanımı için tasarlanmıştır. TTR kablo UV direnci yoktur. Dış mekan için NYY kablo tercih edilmelidir.
TTR kablo ile NYY kablo arasında fark nedir?
NYY kablo, dış mekan ve toprak altı uygulamaları için tasarlanmıştır. NYY kablo UV koruması vardır. TTR kablo ise iç mekan kullanımı için uyarlanmıştır.
TTR kablo hangi standartta belirtilmiştir?
TTR kablo, TS EN 50525 ve IEC 60227 standartlarına uymalıdır. TTR kablo, H05VV-F tanımı bu standartları gösterir.
TTR kablo bükülme yarıçapı nedir?
TTR kablo, 5 kez kablo çapından daha az olmayan bükülme yarıçapıyla bükülmelidir. TTR kablo aşırı keskin bükülmelerden korunmalıdır.
TTR kablo kaç yıl dayanabilir?
TTR kablo, uygun koşullarda 20-30 yıl dayanabilir. TTR kablo yaşlanması sıcaklık ve nem etkisiyle hızlanabilir.
