İşletme ve Koruma Topraklaması: Farkları, Topraklama Tipleri ve Uygulama Alanları
Elektrik tesisatlarında güvenliği sağlamak amacıyla uygulanan topraklama çeşitleri, yapıların enerji sistemlerinde yaşanabilecek arızalara karşı hayati bir önlem sunar. Ancak pratikte en sık karşılaşılan iki topraklama tipi, yani işletme topraklaması ve koruma topraklaması, çoğu zaman karıştırılmaktadır. Bu yazıda bu iki önemli kavram arasındaki farkları açıklarken, diğer topraklama türlerine ve şebeke bağlantı sistemlerine de değineceğiz

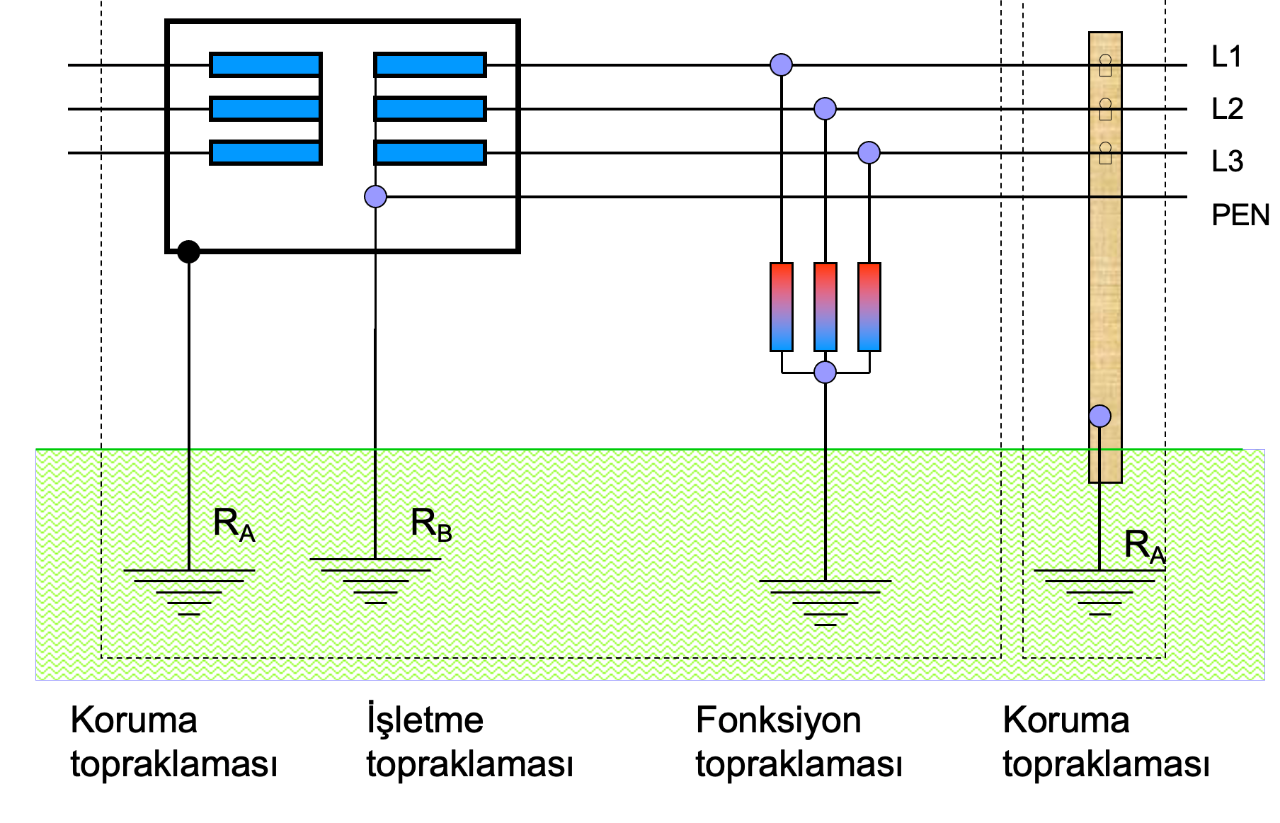

Topraklama Tipleri Nelerdir?
Genel anlamda elektrik sistemlerinde üç temel topraklama tipi bulunur:
- Koruma Topraklaması
- İşletme Topraklaması
- Yıldırım (Fonksiyonel) Topraklaması
Her bir toprağa bağlantı biçimi, farklı bir işlevi yerine getirir ve sistemin güvenliğini tamamlar.
Koruma Topraklaması Nedir?
Koruma topraklaması, elektrik tesisatında gerilim altında olmayan metal aksamların, herhangi bir yalıtım arızasında potansiyel fark oluşturmasını önlemek amacıyla toprağa bağlanmasıdır. Böylece kaçak akım, insan vücuduna değil doğrudan toprağa yönlendirilir.
Örnek uygulamalar:
- Elektrikli cihazların metal gövdeleri
- Raylı sistemlerde traverslerin metal bölümleri
- Ölçü transformatörlerinin sekonder sargıları
- Direklerin toprağa bağlantısı
Bu tür bağlantılar, yüksek temas gerilimlerinin önüne geçerek olası elektrik çarpmalarını engeller ve can güvenliğini sağlar.
İşletme Topraklaması Nedir?
İşletme topraklaması, elektrik devrelerinde sıfır iletkeni (nötr noktası) veya sistemin belli bir bölümünün, sistemin normal çalışabilmesi amacıyla doğrudan ya da direnç üzerinden toprağa bağlanmasıdır. Bu topraklama, elektrik şebekesinin stabil çalışmasını ve arıza durumunda koruma elemanlarının doğru tepki vermesini sağlar.
İşletme topraklaması;
- Omik, kapasitif veya endüktif direnç üzerinden yapılabilir,
- Orta gerilim sistemlerinde genellikle dirençli yapılır,
- Alternatif akım sistemlerinde yaygındır.
Fonksiyonel (Yıldırım) Topraklaması
Yıldırımın doğrudan enerji hatlarına veya yapıya temas etmesi durumunda, bu yüksek enerjinin güvenli şekilde toprağa aktarılması gerekir. Bu amaçla yapılan yıldırım topraklaması, enerji taşıyan hatlara zarar vermeden yıldırım akımını yönlendirir. Bu sistemin etkili çalışabilmesi için iç yıldırımlık sistemleri (örneğin parafudrlar) kullanılmalı; paratoner sistemleri, Faraday kafesi gibi yöntemlerle desteklenmelidir. Aksi halde yıldırım akımı, şebekeye yayılabilir ve cihazlara ciddi zarar verebilir.
Her yapının ihtiyacına uygun bir topraklama tipi vardır. Bu tiplerin doğru belirlenmesi ve sahada standartlara uygun olarak uygulanması hem ekipman ömrünü uzatır hem de insan hayatını korur. İşletme topraklaması, sistemin sağlıklı çalışması için kritik öneme sahipken; koruma topraklaması, olası kaçaklarda hayat kurtarır. Her iki sistemin de düzenli kontrolü, belgeye dayalı ölçümleri ve kaliteli malzeme kullanımı, sürdürülebilir bir elektrik güvenliği sağlar.
