ZAYIF AKIM, ENERJİ VE ORTA GERİLİM KABLOLARI: KABLO REHBERİ
Günümüzde elektrik, elektronik, enerji, haberleşme, uydu ve iletişim altyapısında kablolar hayati bir rol oynar. Gerek zayıf akım kablosu, gerek 400V enerji kablosu, gerekse orta gerilim kablosu olsun; doğru kablo seçimi, elektrik devrelerinin ve sistemlerinin güvenliği ve verimliliği için kritik öneme sahiptir. En çok kullanılan kablo çeşitleri nelerdir? Bu sorunun net bir cevabı olmasa da sahada alınan bilgilere göre güncel ethernet kablosu, cat6 kablo, xlpe kablosu, nyy kablo, nya kablo ve diğer popüler kablolar en çok kullanılan kablo çeşitleri arasında gösterilir.
Zayıf Akım Kablosu Nedir?
Zayıf akım kabloları, düşük gerilimli sistemlerde haberleşme, veri ve sinyal iletimi için kullanılır. Ethernet kablo, cat6 kablo, fiber kablo, yangın alarm, CCTV ve otomasyon sistemlerinde yaygın olarak tercih edilir.

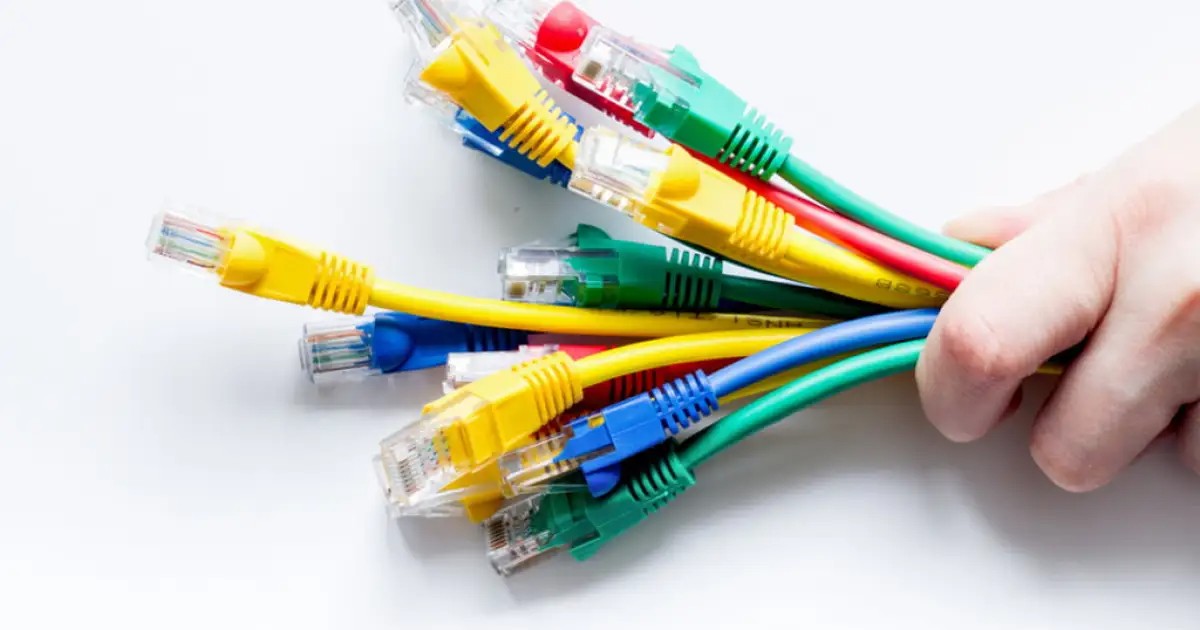

Cat6 kablo (Category 6 Kablo), ethernet ağlarında yüksek hızlı veri iletimi için kullanılan bir bükümlü çift bakır tel (twisted pair) kablodur. Özellikle kurumsal ağlar, veri merkezleri ve modern akıllı ev sistemlerinde yaygın olarak tercih edilir. Kalkanlı (STP) veya Kalkanlı Olmayan (UTP) seçenekleri bulunur. Genellikle RJ45 konnektör ile sonlandırılır. Ethernet kablosu ve cat6 kablo terimleri genellikle eş anlamlı kullanılır, ancak Cat6, standardı belirtir.
Fiber optik kablo, veri iletimini bakır teller yerine cam veya plastik fiberler üzerinden ışık sinyalleriyle gerçekleştiren bir kablo türüdür. Bu sayede çok uzun mesafelerde dahi düşük kayıpla, yüksek bant genişliğiyle veri taşır. Bakır ve alüminyum kablolara göre elektromanyetik girişime dayanıklıdır. Bakır ve alüminyum kabloların taşımayacağı mesafelerde kullanılır.
Zayıf akım kablo firmaları, düşük maliyetli ve yüksek performanslı kablo çözümleriyle dikkat çeker. Bu alanda Türkiye’deki en iyi kablo firmaları, sistemin ihtiyacına uygun, sertifikalı ürünler sunar.
400 V Enerji Kabloları ve Çeşitleri
400V enerji kabloları, alçak gerilim enerji iletiminde, özellikle 0.6/1 kV izolasyon geriliminde ve çalışma gerilimi 400 Volt nominal gerilimde çalışan devrelerde kullanılır. Bu kablolar, elektrik enerjisinin güvenli, verimli ve sürekli iletimini sağlar. 400V gerilim seviyesine sahip enerji kabloları, elektrik tesisatlarında ana besleme ve enerji dağıtım hatları için kullanılır. İzolasyon türleri PVC (Polivinil Klorür) veya XLPE (Çapraz bağlı polietilen) olarak üretilir. Kılıf malzemesi kablo üreticilerine göre değişiklik gösterse de genelde PVC dış kılıf, polietilen veya LSZH (Düşük duman, halojensiz) olarak üretilir. Bazı tipleri yangın yayılımını geciktirir (kataloglarda halojensiz (halogen-free) seçenekler olarak belirtilir).
NYM: Bina içi sabit tesisatlarda kullanılan, çok damarlı, PVC izoleli ve kılıflı kablodur.
NHXMH: Yangına dayanıklı, duman çıkarmayan, halojensiz kablo türü olup bina içi güvenli tesisatlar için kullanılır.
NYY: Toprak altı ve sabit dış tesisatlar için uygun, PVC izoleli ve kılıflı enerji kablosudur.
NYA: Tek damarlı, PVC izoleli, bina içi boru içinde kullanılan enerji kablosudur.
N2XH: Halojensiz, çapraz bağlı polietilen izoleli, duman çıkarmayan ve yangına dayanıklı enerji kablosudur.
NAYY: Alüminyum iletkenli, PVC izoleli ve kılıflı, yer altı ve dış tesisatlar için tasarlanmış enerji kablosudur.
NA2XH: Alüminyum iletkenli, XLPE izoleli, halojensiz ve yangına dayanıklı enerji kablosudur.
NYAF: Çok telli, esnek, PVC izoleli, pano ve cihaz bağlantılarında kullanılan tesisat kablosudur.
3x2.5 kablo ve 3x1.5 kablo, aydınlatma ve priz devrelerinde tercih edilen, bakır iletkenli, PVC izoleli kablolardır. 4x10 nyy kablo fiyat araştırmaları, yüksek akım taşıma kapasitesine sahip kablolar için yapılır. Bu tip kablolar genellikle toprak altında veya bina içi enerji dağıtımında kullanılır. Enerji kablosu, XLPE kablosu (çapraz bağlı polietilen yalıtımlı) ile yüksek sıcaklık ve nem dayanımı sağlar.

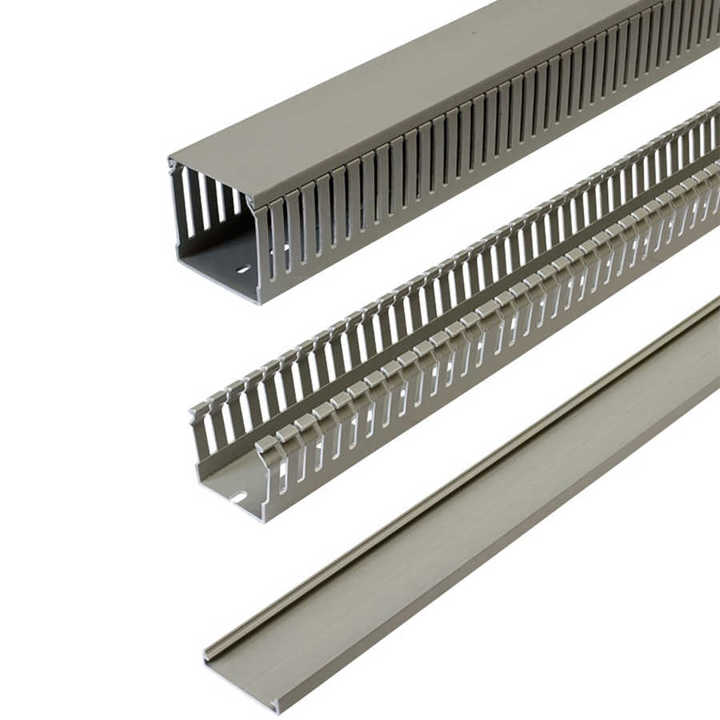

Kablo fiyatları, kullanılan iletken (bakır, alüminyum), kesit alanı, izolasyon türü ve uzunluğa göre değişir. Özellikle kablo kanalı uygulamaları, bu kabloların düzenli ve güvenli taşınmasını sağlar.
Orta Gerilim Kablosu

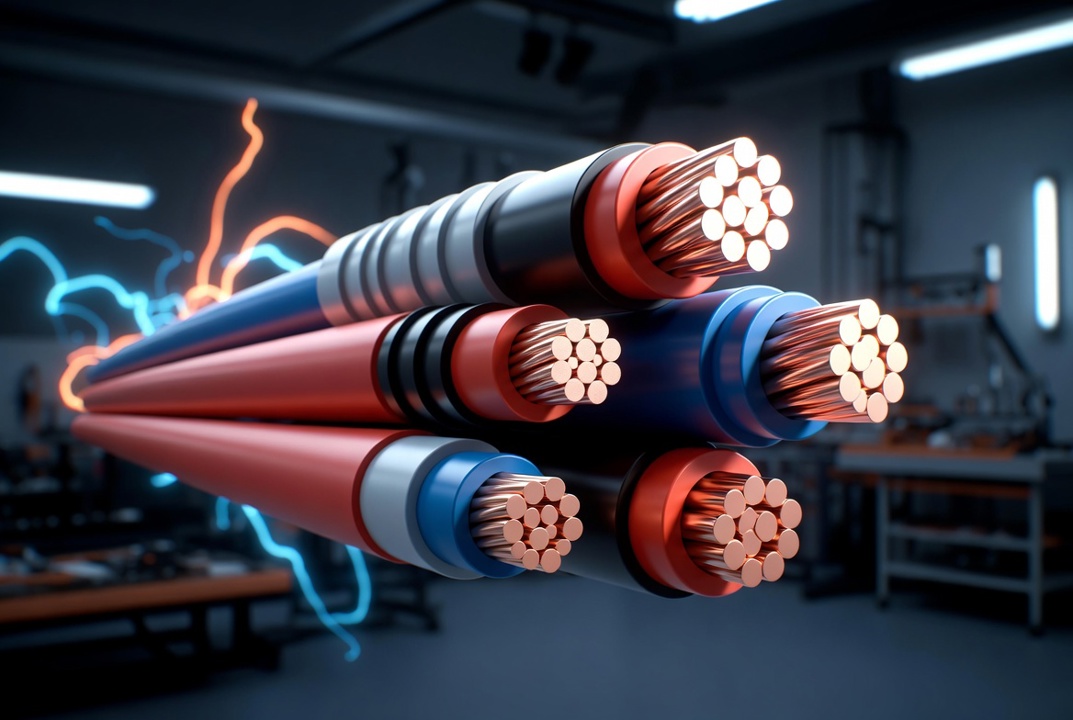

Orta gerilim kablosu, 1kV ile 36kV arasındaki sistemlerde enerji iletimi için kullanılır. Hem yeraltında hem de yer üstünde kullanılan orta gerilim kabloları, özellikle enerji dağıtım şirketleri, endüstriyel tesisler ve altyapı projelerinde kritik bir role sahiptir. Gerilim seviyesi genelde 6/10 kV, 12/20 kV, 20,3/35 kV arasında belirtilir. Bakır tel veya bakır bant ekran, elektromanyetik girişimlere karşı koruması bulunur. Orta gerilim kablolarında dış kılıf PVC, PE veya halojensiz malzemeler, çevresel faktörlere karşı dayanımlı malzemeler kullanılır. Enerji santralleri, trafo merkezleri, şehir şebekesi, büyük sanayi tesisleri, rüzgar ve güneş santrallerinde kullanılmaktadır.
2XSY Kablo (20,3/35kV): En çok kullanılan orta gerilim kablo tipidir. XLPE izolasyonludur ve bakır iletkenlidir. Bu kablonun nominal gerilim seviyesi, 20,3 kV faz-toprak, 35 kV faz-faz’dır.
N2XSY: Bakır iletken, XLPE izolasyon, bakır ekran ve PVC dış kılıf.
NA2XSY: Alüminyum iletken, XLPE izolasyon, bakır ekran, PVC dış kılıf.
N2XSEY: Bakır iletken, XLPE izolasyon, bakır ekran, PE (polietilen) dış kılıf
NA2XSEY: Alüminyum iletken, XLPE izolasyon, bakır ekran, PE dış kılıf.
N2XS(F)2Y: Bakır iletken, XLPE izolasyon, bakır tel ekran, HDPE dış kılıf, su ve nem bariyerli.
Bu segmentte, sektörde öne çıkan kablo firmaları, yüksek kalite standartlarına uygun, uzun ömürlü çözümler sunmaktadır.
Doğru Kablo Seçimi Neden Önemlidir?
Yanlış kablo seçimi, sistem arızalarına, güç kayıplarına, güvenlik açıklarına, kısa devre arıza riskine ve dolayısıyla fazla maliyetlere yol açar.
Doğru seçim için;
Zayıf akım kablosu: Veri iletim hızına ve çevre koşullarına göre seçilmelidir.
400V enerji kablosu: İletkenin akım taşıma kapasitesi ve izolasyon kalitesi kontrol edilmelidir.
Orta gerilim kablosu: Projeye uygun kesit ve izolasyon standartları belirlenmelidir.
Kablolar, modern altyapının omurgasını oluşturur. Gerek zayıf akım kablosu, gerek 400V enerji kablosu, gerekse orta gerilim kablosu olsun, sisteminize en uygun kabloyu seçmek için kablo firmaları ve uzman teknik danışmanlardan destek almanız gerekir.
