ULTRASONİK SENSÖR NEDİR?

Ultrasonik Sensör Nedir? Çalışma Prensibi, Türleri ve Endüstriyel Kullanımı

Endüstriyel otomasyonda nesne varlığını ya da uzaklığını ölçerken bazı uygulamalar, klasik fotosel ve kapasitif sensörlerin baş edemediği koşullara sahiptir. Şeffaf cam ve plastik nesneler, parlak ve yansıtıcı yüzeyler, toz, sis ve hatta karanlık ortamlar bu zor koşullar arasında sayılabilir. İşte bu noktada devreye giren ultrasonik sensör cihazları, kulağın algılayamayacağı yüksek frekanslı ses dalgaları gönderip yansımayı ölçerek mesafe ya da nesne varlığı bilgisi üretir. Renk, yüzey özelliği ve aydınlatma koşulu fark etmeksizin görev yapabilmeleri sayesinde otomasyon dünyasında kendine özgün bir konum edinmişlerdir.

Ultrasonik sensör cihazları genellikle 30 kHz ile 500 kHz arasındaki frekanslarda çalışır; düşük frekanslı modeller geniş kapsama alanı, yüksek frekanslı modeller daha hassas ve dar açıyla ölçüm sağlar. Hava ortamında kullanılan modeller; depolama tankı seviye ölçümü, paket boyutu denetimi, makine güvenliği ve robot çarpışma önleme görevlerini üstlenir. Sıvı ortam için tasarlanmış özel modeller ise debi ölçümü ve seviye izleme uygulamalarında öne çıkar.

Ultrasonik Sensör Çalışma Prensibi

Ultrasonik sensör cihazlarının çalışma temeli, ses dalgalarının havadaki yayılma hızının bilinmesi ve dalganın gidip-dönme süresinin ölçülmesi üzerine kuruludur. Ses dalgası havada yaklaşık 343 m/s hızında ilerler; sıcaklık ile bu değer değişir. Sensör, piezoelektrik bir kristali yüksek frekansta titreştirerek bir ses dalgası gönderir. Bu dalga, önündeki nesneye çarpıp geri yansır ve aynı kristal tarafından algılanır. Gönderilme ile algılanma arasındaki süre ölçülerek mesafe çıkarılır.

Tipik bir cihaz, ölçüm sırasında önce kısa bir titreşim sinyali üretir; ardından kristal alıcı moduna geçer ve geri dönen yankıyı bekler. Bu süre içinde dış titreşimler ve elektromanyetik girişimler filtrelenir; yalnızca beklenen frekans ve özellikteki yansımalar değerlendirilir. Modern modeller sıcaklık telafi devresi içerir; bu sayede ortam sıcaklığındaki değişimler ölçüm doğruluğunu etkilemez. Bazı modeller birden çok yansımayı analiz ederek en yakın nesneyi, ortalama mesafeyi ya da en uzak yansımayı verebilir.

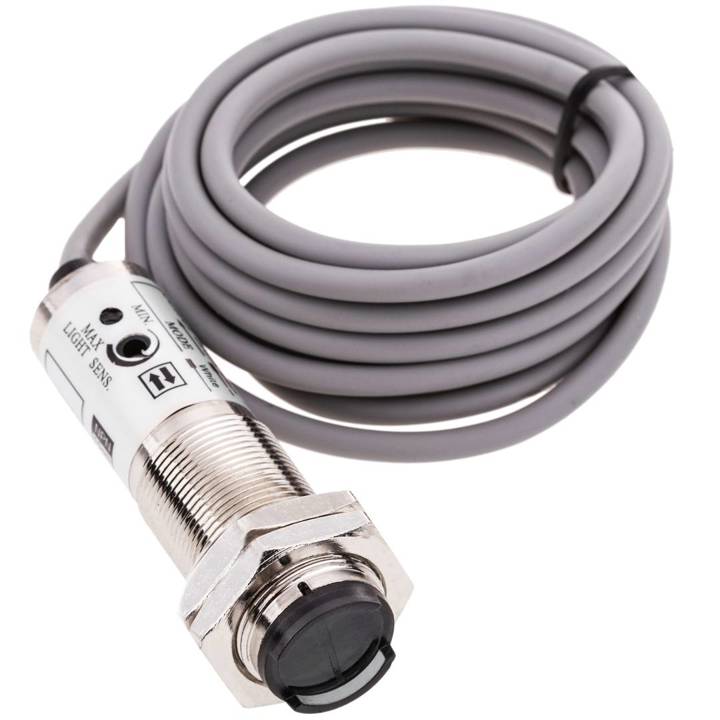

Ultrasonik Sensör Yapısı

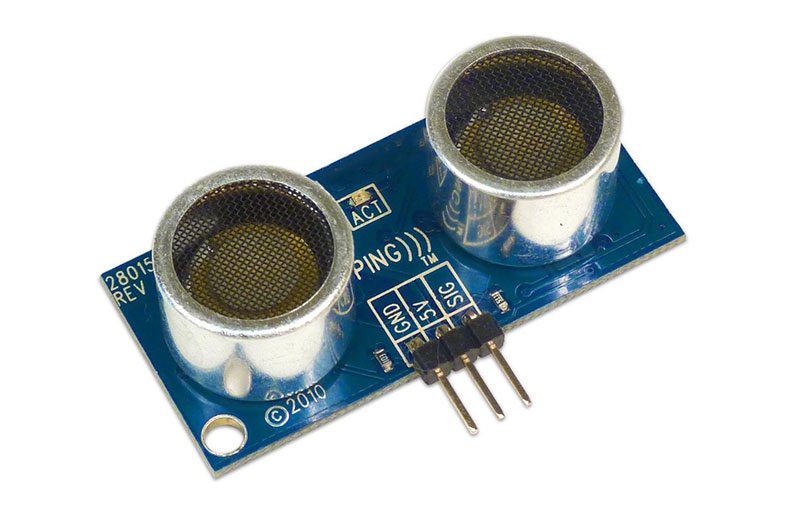

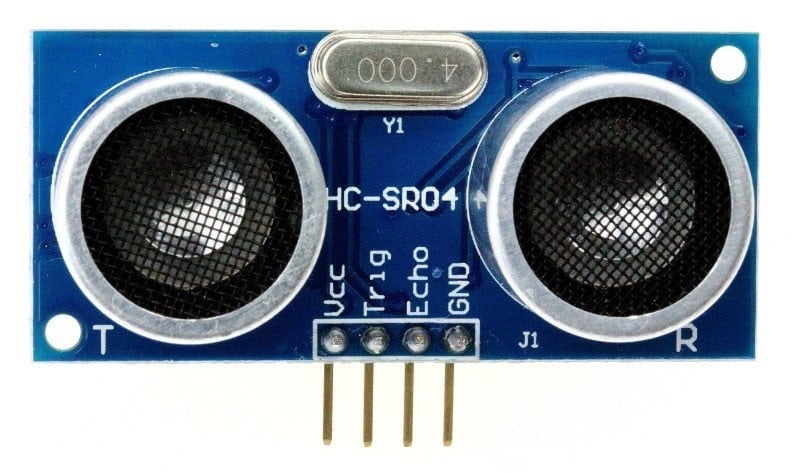

Cihazın dahili yapısı, piezoelektrik dönüştürücü, sürücü devresi, alıcı yükseltici, sıcaklık sensörü, işlemci ve çıkış katından oluşur. Piezoelektrik dönüştürücü, hem ses dalgası göndermek hem de yansıyan dalgayı algılamak için kullanılır. Sürücü devresi, dönüştürücüye yüksek frekanslı sinyali uygular ve dönüştürücüyü çınlatma moduna alır. Alıcı yükseltici, geri dönen zayıf sinyali güçlendirerek işlemcinin değerlendirebileceği seviyeye çıkarır.

Cihazın başlıca yapısal bileşenleri kısaca şöyledir:

• Piezoelektrik dönüştürücü (verici ve alıcı)

• Yüksek frekans sürücü devresi

• Düşük gürültülü alıcı yükseltici

• Dahili sıcaklık telafi sensörü

• DSP/ARM tabanlı işlem birimi

• NPN, PNP, analog (4-20 mA, 0-10 V) çıkış katı

• IO-Link, Modbus, Profinet haberleşme arayüzü

• Paslanmaz çelik ya da PVDF kaplı gövde

• IP65 / IP67 / IP69K seviyesinde sızdırmazlık

Ultrasonik Sensör Türleri Karşılaştırma Tablosu

Ultrasonik sensör cihazları kullanım amacına göre çeşitli sınıflara ayrılır. Aşağıdaki tablo başlıca tipleri ve özelliklerini karşılaştırır:

Ultrasonik Sensör Kullanım Alanları

Ultrasonik sensör cihazları klasik fotosel ve kapasitif sensörlerin yetersiz kaldığı pek çok uygulamada görev yapar. Şeffaf cam şişeler, plastik kaplar ve parlak metalik yüzeyler bu sensörlerle güvenilir biçimde algılanır; bu özellik içecek üretiminde, ilaç ambalajlamada ve cam üretiminde başlıca avantajdır. Hareketli konveyör hatlarında nesne varlığı, paket boyutu ve yükseklik ölçümü yine bu sensörlerle gerçekleştirilir.

Bu teknolojinin yoğun görev aldığı uygulamalar:

• Tank ve silolarda sıvı, granül, toz seviye ölçümü

• İçecek üretiminde şeffaf cam şişe varlığı

• Kağıt ve karton makinelerinde rulo çapı ölçümü

• Robotik ve AGV araçlarında çarpışma önleme

• Otopark ve trafik sayım sistemlerinde araç algılama

• Otomatik kapı sistemlerinde insan algılama

• Su debi ölçümü için clamp-on tipler

• Yıkanabilir hijyenik gıda ortamlarında varlık tespiti

Ultrasonik Sensör Avantajları

Bu cihazların en büyük üstünlüğü, malzeme türünden bağımsız olarak nesneleri algılayabilmesidir. Şeffaf, parlak, mat, renkli, koyu, ışıltılı ya da emici yüzeyler farketmeksizin neredeyse tüm katı ve sıvı yüzeyler bu cihazlar tarafından algılanabilir. Bu özellik, klasik fotosel sensörlerin baş edemediği şeffaf cam ve plastik nesnelerde belirleyici bir avantajdır. Toz, sis, buhar ve karanlık gibi olumsuz görüş koşulları altında dahi güvenilir biçimde görev yapabilirler.

Geniş çalışma sıcaklığı aralıkları, paslanmaz gövde modelleri ve yüksek koruma sınıfları sayesinde ağır endüstriyel ortamlarda güvenle görev yaparlar. Mesafe ölçümünü doğrudan analog ya da dijital biçimde iletmeleri, üretim hatlarında nesne boyutu doğrulama gibi karmaşık uygulamaları olanaklı hale getirir. Sıcaklık telafi devreleri sayesinde ortam sıcaklığındaki değişimlerden minimum düzeyde etkilenirler. Modern modeller IO-Link haberleşmesi sayesinde yalnızca mesafe değil, sinyal genliği, sıcaklık ve tanı bilgilerini de PLC'ye iletir.

Ultrasonik Sensör Seçimi

Doğru bir ultrasonik sensör seçimi için önce ölçüm aralığı belirlenmelidir. Yakın mesafe uygulamaları (5 cm-50 cm) için kompakt modeller, orta mesafe için (50 cm-3 m) standart silindirik modeller, uzun mesafe için (3 m-10 m) yüksek güçlü modeller önerilir. Kör nokta mesafesi (sensörün önünde algılama yapamadığı bölge) modelden modele değişir ve uygulamada bu bölgenin dışında kalan ölçümler hedeflenmelidir. Çözünürlük gereksinimi, ölçüm tekrarlama oranı ile birlikte değerlendirilir.

Hedef nesnenin yüzey özelliği önemlidir. Düz ve geniş yüzeyler ses dalgasını sensöre verimli şekilde geri yansıtır; eğik ya da pürüzlü yüzeylerde yansıma zayıflar. Yumuşak ve emici yüzeyler için yüksek güçlü modeller önerilir. Ortam koşulları açısından sıcaklık, nem, toz, hava akımı ve titreşim göz önünde bulundurulmalıdır. Açık havada görev yapacak modellerinde sıcaklık telafili tipler önerilir. Patlayıcı ortamlar için ATEX sertifikalı modeller seçilmelidir. Aşındırıcı kimyasal sıvılar için PVDF kaplı paslanmaz gövdeli modeller; yıkanabilir hijyenik gıda alanları için IP69K sınıfı paslanmaz modeller tercih edilmelidir.

Elektraverse ile Ultrasonik Sensör Tedariki

Elektraverse, elektrik ve elektronik sektörüne özgü olarak geliştirilen yapay zeka destekli B2B dijital pazar yeri olarak ultrasonik sensör alımlarınızda alıcılarla tedarikçileri teknik uyumluluk üzerinden eşleştirir. Klasik fiyat odaklı pazaryerlerinden ayrışan yaklaşımıyla; ölçüm aralığı, kör nokta mesafesi, doğruluk, gövde malzemesi, koruma sınıfı, çalışma sıcaklığı, ATEX sertifikası, çıkış tipi ve haberleşme protokolü gibi mühendislik gereksinimleri ön plana alınır. Talep formuna projenizin teknik gereksinimlerini girdiğinizde yapay zeka algoritması, sistemde kayıtlı tedarikçiler arasından en uygun modellere talebinizi otomatik biçimde yönlendirir.

Aracıların ortadan kaldırıldığı doğrudan iletişim yapısı sayesinde teknik soru-cevap süreci kısalır, teklif toplama süresi belirgin biçimde azalır. Elektraverse aynı zamanda blog yazıları, webinar kayıtları ve YouTube içerikleriyle ultrasonik tip uygulamaları, tank seviye ölçümü, IO-Link teknolojisi ve hijyenik üretim sensörleri konularında geniş bir teknik bilgi havuzu oluşturur. Site içerisindeki Elektraverse Asistan adlı sohbet uygulamasıyla sensör seçimi öncesinde teknik sorularınızı doğrudan iletebilirsiniz.

Sıkça Sorulan Sorular

Ultrasonik sensörler hangi nesneleri algılar?

Bu cihazlar malzeme türünden bağımsız olarak ses dalgasını yansıtan tüm yüzeyleri algılar. Metal, plastik, ahşap, cam, sıvı, toz, granül, kağıt ve insan dokusu bu kapsamdadır. Renk, parlaklık ya da şeffaflık ölçümü etkilemez.

Ultrasonik tip ile lazer mesafe sensörü arasındaki fark nedir?

Lazer mesafe sensörü çok yüksek doğruluk (mikron seviyesi) sağlar; ancak şeffaf ya da çok parlak yüzeylerde sorun yaşanabilir. Ultrasonik tip şeffaf ve renkli yüzeyleri sorunsuz algılar fakat doğruluğu mm seviyesinde kalır ve hava akımından etkilenebilir.

Sensör kör noktası ne demektir?

Kör nokta, sensörün önünde algılama yapamadığı en yakın bölgedir. Modellerde tipik olarak 4 ile 30 cm arasında değişen bir kör nokta vardır; uygulamada hedef nesne bu bölgenin dışına yerleştirilmelidir.

Bu sensörler hava sıcaklığından etkilenir mi?

Ses dalgasının havadaki yayılma hızı sıcaklıkla değişir. Modern modellerde dahili sıcaklık telafi devresi bu sapmayı yok eder. Sertifikalı modellerin doğruluğu -20 °C ile +60 °C arasında kararlı tutulur.

IO-Link ile hangi verileri sağlar?

IO-Link arayüzü bu cihazlardan mesafe değerinin yanı sıra alıcı sinyal genliği, ortam sıcaklığı, anahtarlama sayısı ve diagnostik uyarıları iletir. Kestirimci bakım için yararlı bir özelliktir.
