ENDÜKTİF SENSÖR NEDİR?

Endüktif Sensör Nedir? Çalışma Prensibi, Türleri ve Endüstriyel Kullanımı

Endüstriyel otomasyon dünyasında, hareketli parçaların konumunu ya da metal nesnelerin varlığını temassız biçimde algılamak için en çok başvurulan elemanlardan biri endüktif sensörlerdir. Adından da anlaşılacağı gibi endüktif sensör, indüksiyon prensibini kullanarak yalnızca metal nesneleri algılar; plastik, ahşap, cam ya da seramik gibi metal olmayan nesneleri tanımaz. Bu özellikleri sayesinde gıda, ilaç ve elektronik üretim hatlarında, makine güvenlik sistemlerinde ve robotik uygulamalarda en çok tercih edilen sensör tiplerinden biri haline gelmiştir.

Endüktif sensör cihazları temassız çalıştığından, mekanik anahtarlarda görülen aşınma ve arıza sorunlarının önüne geçer. Üzerlerinde hareketli mekanik parça bulunmadığı için ömürleri çok uzundur, milyonlarca anahtarlama döngüsünü sorunsuzca tamamlayabilirler. Ayrıca toza, neme ve titreşime karşı yüksek dayanıklılıkları sayesinde ağır endüstriyel ortamlarda dahi güvenle görev yapabilirler.

Endüktif Sensör Çalışma Prensibi

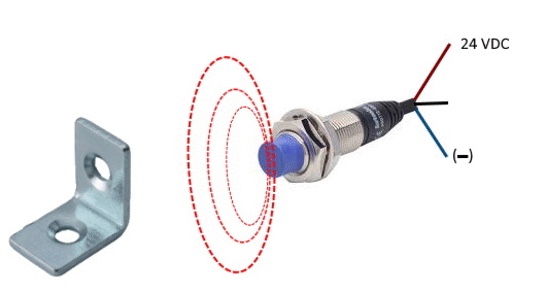

Endüktif sensörlerin çalışma prensibi, manyetik alan üreten bir bobin etrafında oluşan elektromanyetik etkileşim üzerine kuruludur. Sensörün ucundaki ferrit çekirdeğe sarılı bobin, dahili bir osilatör tarafından sürekli olarak yüksek frekanslı bir manyetik alan üretir. Bu manyetik alanın oluşturduğu eddy akımları, sensörün önüne yaklaşan bir metal nesne tarafından emilir; nesne yaklaştıkça osilatör devresi enerji kaybeder ve titreşim genliği azalır.

Sensör içerisindeki algılama devresi, osilatör genliğindeki bu azalmayı sürekli izler. Genlik belirli bir eşiğin altına düştüğünde çıkış katı tetiklenir ve sensör, bağlı olduğu PLC ya da röleye lojik sinyal verir. Nesne uzaklaştığında osilatör tekrar tam genlikte salınmaya başlar ve sensör çıkışı normale döner. Bu çalışma şekli sayesinde bu sensörler, herhangi bir mekanik temas olmaksızın metal nesneleri yüksek tekrar edilebilirlikle algılayabilir. Tipik anahtarlama frekansı 1 ile 5 kHz aralığında değişir; özel yüksek hızlı modellerde bu değer 10 kHz seviyesine çıkabilir.

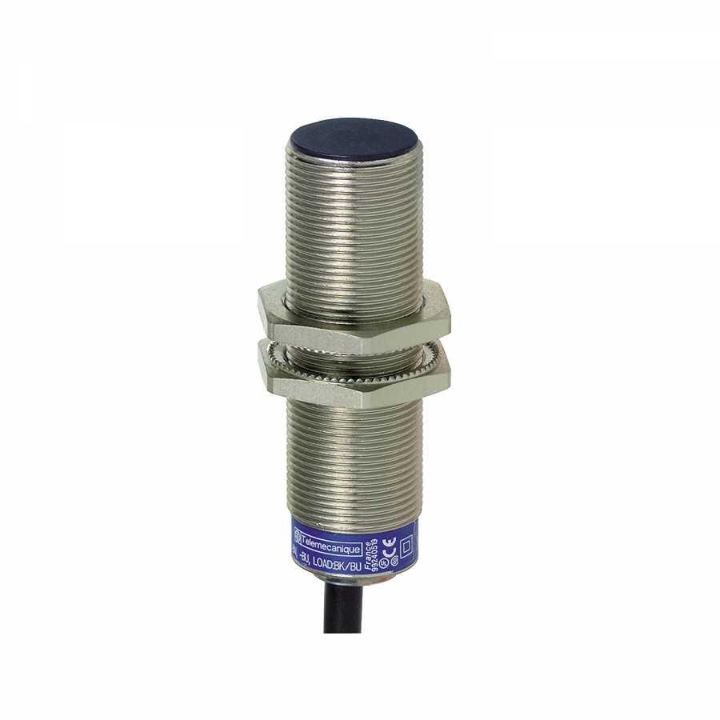

Endüktif Sensör Yapısı

Bir endüktif sensör, dört ana bileşenden meydana gelir: ferrit çekirdek üzerine sarılı bobin, osilatör devresi, algılama devresi ve çıkış katı. Ferrit çekirdek manyetik alanı sensörün ön yüzeyine yönlendirir; bobinin manyetik akı yönünü belirler. Osilatör devresi LC rezonans devresi şeklinde tasarlanır ve bobinin üzerinde belirli bir frekansta sürekli salınım üretir. Algılama devresi, salınım genliğindeki değişimi sayısal sinyale dönüştürür.

Endüktif sensör cihazlarının başlıca yapısal bileşenleri kısaca şöyledir:

• Ferrit çekirdekli algılama bobini

• LC ya da kristalli osilatör devresi

• Schmitt trigger algılama devresi

• NPN, PNP ya da analog çıkış katı

• Paslanmaz çelik, pirinç ya da plastik gövde

• M5 - M30 arası standart silindirik gövde çapı

• Durum gösterge ledi

• IP67 / IP69K seviyesinde sızdırmazlık

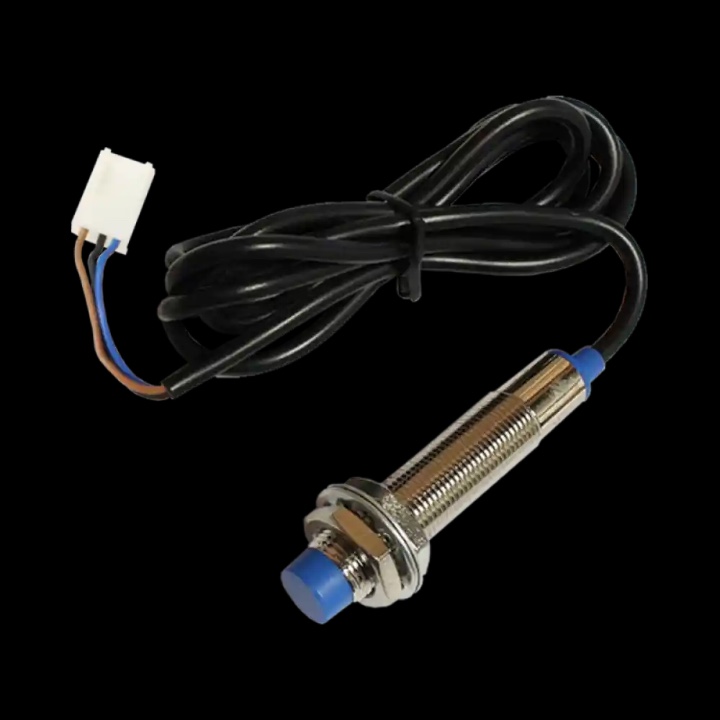

Endüktif Sensör Türleri Karşılaştırma Tablosu

Bu cihazlar yapısal özelliklerine göre çeşitli sınıflara ayrılır. Aşağıdaki tablo başlıca tipleri ve algılama mesafelerini karşılaştırır:

Endüktif Sensör Kullanım Alanları

Endüktif sensörler otomotiv, gıda, ilaç, elektronik, paketleme, makine üretimi, kağıt, plastik ve metal işleme gibi pek çok endüstride görev alır. Otomotiv üretim hatlarında robot kollarının iş parçası varlığını algılaması, kalıp açma-kapama tespiti ve kaynak istasyonlarında parça konumlandırma bunların yardımıyla yapılır. Gıda ve içecek üretiminde teneke kutu, alüminyum kapak ve metal şişe varlığı bu sensörlerle tespit edilir.

Bu teknolojinin yoğun olarak görev aldığı alanlar:

• Otomotiv hatlarında parça varlığı ve kalıp tespiti

• Gıda üretiminde teneke kutu ve metal kapak algılama

• CNC tezgahlarında tabla pozisyonu ve takım değişim noktaları

• Asansör ve vinç sistemlerinde kat ve sınır anahtarı

• Forklift araçlarında çatal konumu izleme

• Konveyör hatlarında metal nesne sayma

• Klima fan dönüş sensörü olarak hız izleme

Endüktif Sensör Avantajları

Bu cihazların en büyük üstünlüğü temassız çalışmasıdır. Mekanik anahtarlarda görülen aşınma, fiziksel kuvvet sınırı ve mekanik arıza türleri bu cihazlarda söz konusu değildir. Üzerlerinde hareketli parça bulunmadığı için on milyonlarca anahtarlama döngüsünü sorunsuzca tamamlayabilirler. Yüksek anahtarlama hızı sayesinde hızlı üretim hatlarında dahi güvenilir biçimde görev yaparlar; bazı modeller saniyede beş bin defa anahtarlama yapabilir.

Toza, neme, yağa, kimyasal sıvılara ve titreşime karşı dayanıklılıkları sayesinde ağır endüstriyel ortamlarda güvenle görev yaparlar. Paslanmaz çelik gövde modelleri IP69K koruma sınıfında olup yüksek basınçlı yıkama işlemlerine dahi dayanıklıdır. Geniş çalışma sıcaklığı aralıkları (-25 °C ile +85 °C arasında, özel modellerde -40 °C ile +120 °C arasında) sayesinde dış ortam ve fırın yakını uygulamalarında kullanılırlar. Düşük güç tüketimi, basit kablolama (üç telli ya da dört telli) ve geniş gerilim toleransı (10-30 V DC), uygulama esnekliğini artırır.

Endüktif Sensör Seçimi

Doğru bir endüktif sensör seçimi için önce hedef nesnenin metal türü ve boyutları belirlenmelidir. Çelik için verilen nominal algılama mesafesi, alüminyum için yaklaşık yüzde 40, pirinç için yüzde 50, bakır için ise yüzde 30 oranında daralır. Bu farkı önemsemeyenler hatalı algılama ile karşı karşıya kalabilir. Karışık metal uygulamalarında faktör 1 modeller önerilir. Hedef nesnenin boyutu, sensörün algılama yüzeyi çapı ile en az aynı olmalıdır; daha küçük nesneler için algılama mesafesi düşer.

Montaj koşulları seçimi etkileyen önemli unsurlardandır. Sensörü metal bir gövdeye gömerek monte edecekseniz korumalı tip kullanmalısınız. Çevresel koşullar, IP koruma sınıfı, sıcaklık aralığı ve kimyasal direnci belirleyen başlıca konulardır. Kaynak alanı yakınlarındaki uygulamalarda PTFE kaplı modeller önerilir; manyetik alana sahip büyük transformatörlerin yanında çift bobinli özel modeller değerlendirilebilir. Çıkış tipi (NPN, PNP, NO, NC, IO-Link) ve haberleşme protokolü mevcut PLC giriş türüne uygun olmalıdır. Güvenlik uygulamalarında SIL ya da PL sertifikalı modeller tercih edilmelidir.
