PLC MERKEZİ NEDİR?

PLC Merkezi Nedir? CPU Modülü Yapısı, Görevleri ve Otomasyondaki Yeri

Endüstriyel otomasyon sistemlerinin beyni olarak kabul edilen PLC merkezi, daha teknik adıyla Merkezi İşlem Birimi ya da CPU modülü, bir PLC sisteminin işlemleri yöneten ana bileşenidir. Sahadan gelen tüm sinyallerin işlendiği, kullanıcının yüklediği program akışının saniyeler içinde defalarca taranıp yürütüldüğü, çıkış komutlarının üretildiği ve haberleşme trafiğinin yönetildiği donanım katmanı PLC merkezidir. Bu merkez ünite olmadan giriş çıkış modüllerinin tek başına bir anlamı kalmaz; çünkü PLC sisteminin akıllı ve yönlendirici tarafı tamamen burada toplanmıştır.

Bu modüller, kullanıldıkları sistemin büyüklüğüne göre farklı işlemci kapasitelerinde, farklı bellek kapasitelerinde ve farklı haberleşme arayüzleriyle birlikte üretilir. Küçük makineler için tasarlanmış kompakt CPU modüllerinden, binlerce giriş çıkış noktasını yönetebilen yüksek kapasiteli endüstriyel CPU modüllerine kadar geniş bir yelpaze mevcuttur.

PLC Merkezinin Görevleri

CPU modülü sahadan gelen sinyallerin okunmasından son kontrol elemanlarına komutların gönderilmesine kadar tüm işlem zincirini yönetir. Tarama döngüsünün başlangıcında giriş modüllerine bağlı sahadaki tüm dijital ve analog sinyaller okunur ve işlemcinin dahili giriş görüntü tablosuna yazılır. Ardından kullanıcının yazdığı PLC programı yukarıdan aşağıya doğru yorumlanır; her bir mantık satırı, güncel giriş değerleriyle değerlendirilir ve sonuçlar çıkış görüntü tablosuna kaydedilir. Son olarak çıkış değerleri, çıkış modülleri üzerinden saha cihazlarına iletilir.

Aynı süreçte CPU modülü, dahili saatler ile zamanlayıcı işlemlerini, sayıcılarla pulse sayma görevlerini, matematiksel ve mantıksal işlem bloklarını da yönetir. Hata teşhis fonksiyonları sayesinde modül arızaları, batarya zayıflıkları ya da haberleşme kopuklukları anında CPU tarafından algılanır ve hata bayrakları üretilir. Aynı anda, ağ üzerinden bağlı olan SCADA, HMI ve diğer kontrolcülerle veri alışverişi de aynı CPU üzerinden yürütülür.

CPU modülünün üstlendiği başlıca görevler özetle şunlardır:

• Sahadan gelen dijital ve analog giriş sinyallerini okumak

• Kullanıcı programını taramalı döngüde yürütmek

• Hesaplanan çıkış değerlerini çıkış modüllerine iletmek

• Zamanlayıcı, sayıcı ve matematiksel blokları yönetmek

• HMI, SCADA ve diğer kontrolcülerle haberleşme sağlamak

• Hata teşhis ve diagnostik bilgilerini üretmek

• Güvenli kapalı çevrim için STO benzeri güvenlik fonksiyonlarını işletmek

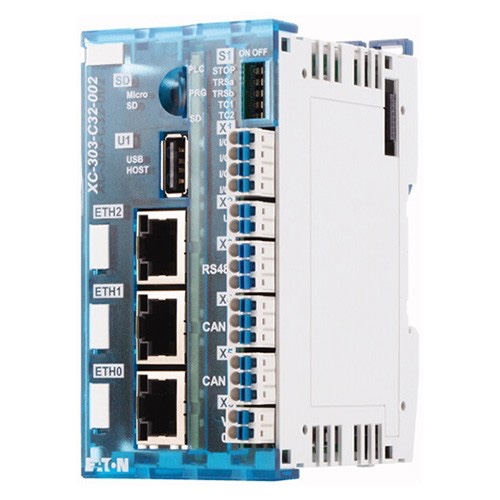

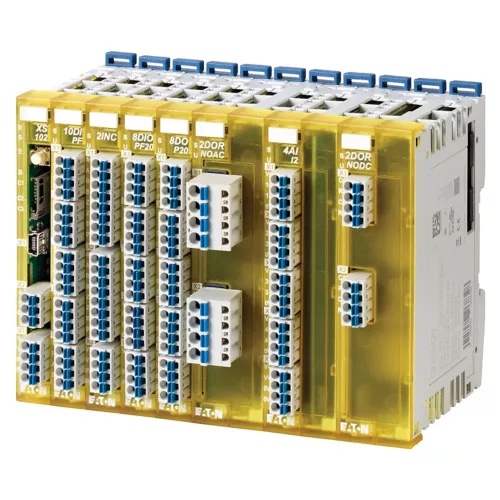

PLC Merkezinin Yapısı

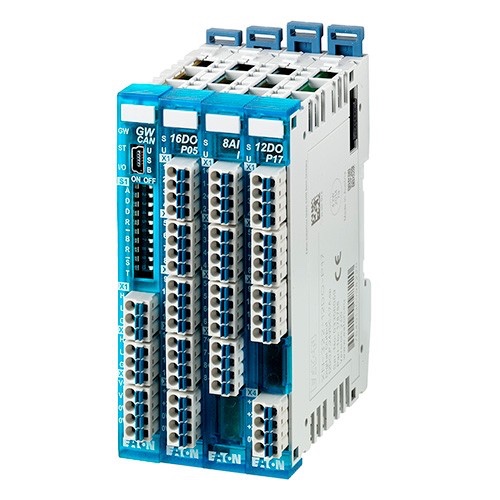

Bir PLC merkezi, donanım açısından üç ana katmandan oluşur: işlemci çekirdeği, bellek alanı ve haberleşme arayüzü. İşlemci çekirdeği genellikle 32 bit ya da 64 bit mimaride özelleştirilmiş bir mikroişlemcidir; bazı yüksek seviyeli CPU modellerinde ARM Cortex tabanlı çoklu çekirdekli yapılar yer alır. Endüstriyel sınıf işlemciler, geniş sıcaklık aralıklarında çalışacak şekilde tasarlanır ve titreşim, nem, elektromanyetik girişim gibi olumsuz koşullara karşı dayanıklıdır.

Bellek alanı, programın saklandığı kullanıcı belleği, geçici işlem değerlerinin tutulduğu RAM, sistem yazılımının yer aldığı ROM ve enerji kesintilerinde verilerin korunduğu kalıcı bellek bölgelerinden oluşur. Modern CPU modüllerinde 1 MB ile 64 MB arasında değişen kullanıcı belleği bulunabilir; bazı yüksek seviyeli modellerde SD ya da microSD bellek kartı yuvası ile genişletme mümkündür. Haberleşme arayüzü tarafında ise Profinet, EtherNet/IP, EtherCAT, Profibus, Modbus TCP, Modbus RTU, CAN ve OPC UA gibi protokoller görev alır.

PLC Merkezi Türleri Karşılaştırma Tablosu

CPU modülleri kapasite ve uygulama alanlarına göre sınıflandırılır. Aşağıdaki tablo başlıca CPU modüllerinin teknik özelliklerini karşılaştırır:

PLC Merkezi Seçiminde Dikkat Edilmesi Gerekenler

Doğru PLC merkezi seçimi yapmak için öncelikle uygulamanın giriş çıkış noktası sayısının doğru biçimde hesaplanması gerekir. Bu sayı, mevcut ihtiyaçların yaklaşık yüzde yirmi-otuz fazlasıyla planlanmalı, böylece ileride yapılacak genişlemeler için yer bırakılmalıdır. CPU tarama süresi gereksinimi de seçimde belirleyici bir parametredir. Hızlı tepki gerektiren paketleme makinelerinde milisaniyeler, yavaş prosesli su arıtma tesislerinde ise yüz milisaniyelik tarama süreleri yeterli olabilir.

CPU bellek kapasitesi, programın boyutuna ve veri kayıt ihtiyacına göre belirlenmelidir. Karmaşık makinelerde, çok sayıda fonksiyon bloğu içeren projelerde ya da reçeteli üretim yapılan tesislerde geniş kullanıcı belleği önerilir. Haberleşme protokolü gereksinimi sistemdeki diğer cihazlarla uyumlu olacak şekilde belirlenmelidir; Profinet, Profibus ve EtherCAT, hızlı tepki istenen senkronize uygulamalarda öne çıkar. Güvenlik sınıfı makine direktifine uygun olarak değerlendirilmelidir.

PLC Merkezi Kullanım Alanları

CPU modülleri, hemen her endüstriyel sektörde temel kontrol birimi olarak görev yapar. Otomotiv üretim hatlarında gövde kaynak kabinleri, boya hatları ve son montaj istasyonları CPU tarafından yönlendirilir. Gıda ve içecek üretiminde dolum makineleri, etiketleme istasyonları ve sterilizasyon üniteleri bu modüllerle yönetilir. İlaç sektöründe GAMP standartlarına uygun CPU modülleri, blister hatları ve tablet preslerinde aktif olarak görev yapar.

CPU modüllerinin yoğun olarak görev aldığı başlıca uygulama alanları şunlardır:

• Otomotiv üretiminde gövde, kaynak ve boya hatları

• Gıda ve içecek üretiminde dolum, kapama ve sterilizasyon

• İlaç sanayinde tablet ve blister preslerinde GAMP uyumlu kontrol

• Enerji üretiminde rüzgar, hidroelektrik ve güneş tesisleri

• Su ve atık su yönetiminde pompa istasyonları

• Çelik, çimento ve maden tesislerinde değirmen ve fırın yönetimi

• Bina otomasyonunda iklimlendirme, asansör ve yangın algılama

PLC Merkezi ile HMI ve SCADA Entegrasyonu

CPU modülleri, sahadaki kontrolün ötesinde, üst seviye izleme ve raporlama uygulamalarıyla da etkileşim halinde çalışır. HMI olarak adlandırılan operatör panelleri, CPU'daki veri alanlarını okuyarak operatöre süreç hakkında görsel bilgi aktarır; aynı zamanda operatörün girdileri tekrar CPU'ya iletilir. Bu iletişim, çoğunlukla Profinet, Modbus TCP ya da EtherNet/IP üzerinden gerçekleşir.

SCADA sistemleri ise daha geniş çaplı bir izleme katmanını oluşturur. Birden çok CPU modülünden gelen veriler, merkezi bir sunucuda toplanır ve operatör istasyonlarına iletilir. Vardiya raporları, alarm geçmişi, eğilim grafikleri ve OEE hesaplamaları SCADA katmanında işlenir. Endüstri 4.0 yaklaşımı içerisinde CPU modülleri, MQTT, OPC UA ve REST API gibi modern arayüzler üzerinden bulut tabanlı sistemlerle de doğrudan iletişim kurabilir.

Elektraverse ile PLC Merkezi Tedariki

Elektraverse, elektrik ve elektronik sektörüne özgü yapay zeka destekli B2B dijital pazar yeri olarak PLC merkezi alımlarınızda alıcılarla tedarikçileri teknik uyumluluk üzerinden eşleştirir. Klasik fiyat odaklı pazaryerlerinden ayrışan bu yapı, işlemci sınıfı, bellek kapasitesi, haberleşme protokolü, güvenlik sertifikası ve yedeklilik özelliği gibi mühendislik gereksinimlerini ön plana alır. Talep formuna otomasyon mimarinizin ayrıntılarını girdiğinizde yapay zeka algoritması, sistemde kayıtlı tedarikçiler arasından gereksinime en uygun modellere talebinizi otomatik olarak yönlendirir.

Aracıların ortadan kaldırıldığı bu doğrudan iletişim modelinde alıcı ile tedarikçi teknik soruları herhangi bir aracıya gerek duymadan birbirine iletebilir. Elektraverse aynı zamanda blog yazıları, webinar kayıtları ve YouTube içerikleriyle PLC merkezi seçimi, otomasyon mimarisi ve haberleşme protokolleri konularında kapsamlı bir teknik içerik kütüphanesi oluşturur. Site içerisindeki Elektraverse Asistan adlı sohbet uygulamasıyla CPU modülü seçimi sırasındaki teknik sorularınız için ön bilgi alabilirsiniz.

Sıkça Sorulan Sorular

PLC merkezi ile CPU modülü aynı şey midir?

Evet, PLC merkezi ifadesi CPU modülünün Türkçe karşılığıdır. Üretici dokümanlarında 'CPU module', 'central processing unit' ya da 'controller' olarak da geçer; hepsi aynı donanım birimini ifade eder.

Bir PLC merkezi modülü kaç giriş çıkış noktasını yönetebilir?

Mikro CPU modelleri 32 noktayı, kompakt modeller 96 noktayı, modüler modeller 4.096 noktayı, yüksek seviye modeller ise 65.000 ve üzeri G/Ç noktasını yönetebilir. Genişleme; uzak G/Ç istasyonları ve endüstriyel ağlar üzerinden de yapılabilir.

PLC merkezi seçiminde tarama süresi neden önemlidir?

Tarama süresi, programın bir döngüde ne kadar hızlı yürütüldüğünü gösterir. Hızlı tepki gereken hareket kontrolü ve yüksek devirli paketleme uygulamalarında milisaniyenin altında tarama süresi, yavaş proses uygulamalarında ise yüz milisaniyelik süreler yeterli olabilir.

Redundant PLC merkezi ne zaman tercih edilir?

Sürekli üretim ihtiyacı olan tesislerde, mesela petrokimya, çelik, ilaç ve büyük su arıtma tesislerinde redundant CPU yapısı tercih edilir. İki adet PLC merkezi senkron çalışır; biri arızalandığında diğeri kesintisiz devralır.

PLC merkezi yazılımını başka bir markaya yüklemek mümkün müdür?

Hayır, her marka kendi geliştirme ortamıyla çalışır. Siemens için TIA Portal, Rockwell için Studio 5000 gibi farklı yazılımlar vardır. Marka geçişi yapmak isteniyorsa programın yeni ortamda yeniden yazılması gerekir; CODESYS gibi açık platformlar ise birden çok donanımı destekler.
