KAPASİTİF SENSÖR NEDİR?

Kapasitif Sensör Nedir? Çalışma Prensibi, Türleri ve Kullanım Alanları

Endüstriyel otomasyonda metal olmayan nesneleri temassız biçimde algılamak gerektiğinde başvurulan en bilinen sensör tipi kapasitif sensörlerdir. Endüktif sensörlerin yalnızca metal nesneleri tanıyabilmesi nedeniyle plastik, ahşap, cam, sıvı, granül ve toz gibi nesnelerin algılanması gerektiği uygulamalarda bu sensörler devreye girer. Bu cihazlar, ön yüzünde oluşturduğu elektrik alanını sürekli izleyerek bu alana giren herhangi bir nesneyi (metal olsun ya da olmasın) algılayabilir. Bu özellikleri sayesinde gıda üretimi, dolum hatları, depolama tesisleri ve şişe-kavanoz seviyesi izleme uygulamalarında geniş çapta görev alırlar.

Kapasitif sensör cihazları, dielektrik sabiti olan her malzemeyi algılayabildikleri için seviye ölçümü, dolum kontrolü, şişe içerisindeki sıvının varlığı ya da paketleme kutusunun dolu mu boş mu olduğunun tespiti gibi konularda öne çıkar. Aynı zamanda yalıtkan malzeme katmanları arkasından da algılama yapabilirler; mesela cam ya da plastik bir kabın arkasındaki sıvı seviyesi, kabı sökmeden ölçülebilir.

Kapasitif Sensör Çalışma Prensibi

Bu cihazların çalışma temeli, bir kondansatörün kapasite değerinde meydana gelen değişimin algılanması üzerine kuruludur. Sensörün ön yüzünde bulunan metal disk, açık bir kondansatörün bir plakası gibi davranır; karşıt plaka rolünü ise sensörün önündeki nesne ya da çevre üstlenir. Bu açık kondansatörün dielektrik ortamı havadır ve hava ortamında belirli bir kapasite değeri vardır. Önüne bir nesne yaklaştığında dielektrik sabiti değişir; havanın dielektrik sabiti 1 iken cam yaklaşık 4-7, su 80, toprak 2-15, plastik 2-4 değerlerine sahiptir.

Sensörün dahili osilatör devresi, bu kapasitenin değişimini sürekli ölçer. Dielektrik sabiti yüksek bir nesne yaklaştığında osilatör genliği belirgin biçimde artar; algılama devresi bu artışı tespit edip çıkış katını tetikler. Bu cihazlarda, kalibrasyonlu bir potansiyometre ya da öğretme tuşu sayesinde algılama mesafesi ayarlanabilir. Bu özellik sayesinde bir kabın içerisindeki sıvı seviyesi, kabın dış yüzeyinden algılanabilir; sensör cam ya da plastik gövdeyi görmezden gelecek biçimde ayarlandığında yalnızca içerideki sıvıyı tanır.

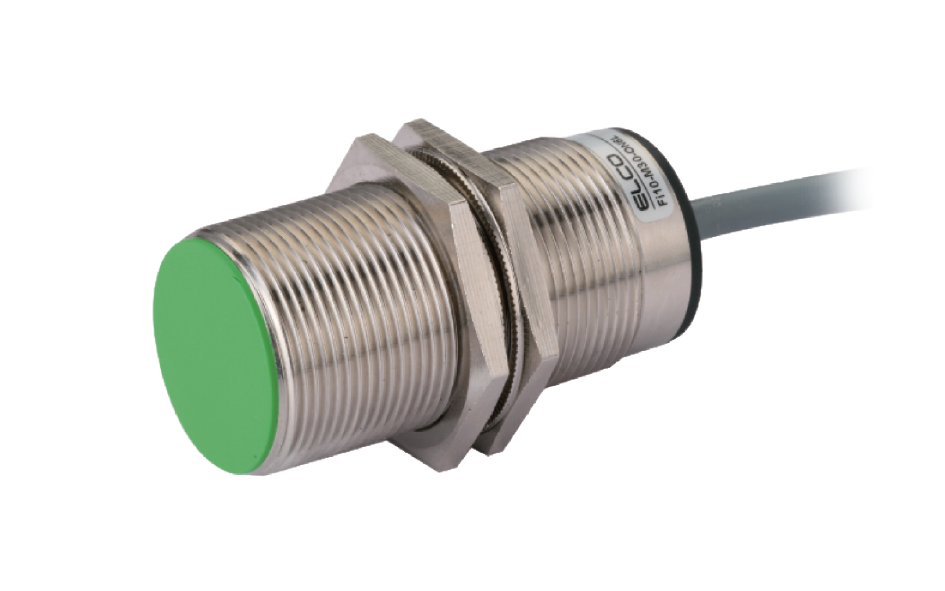

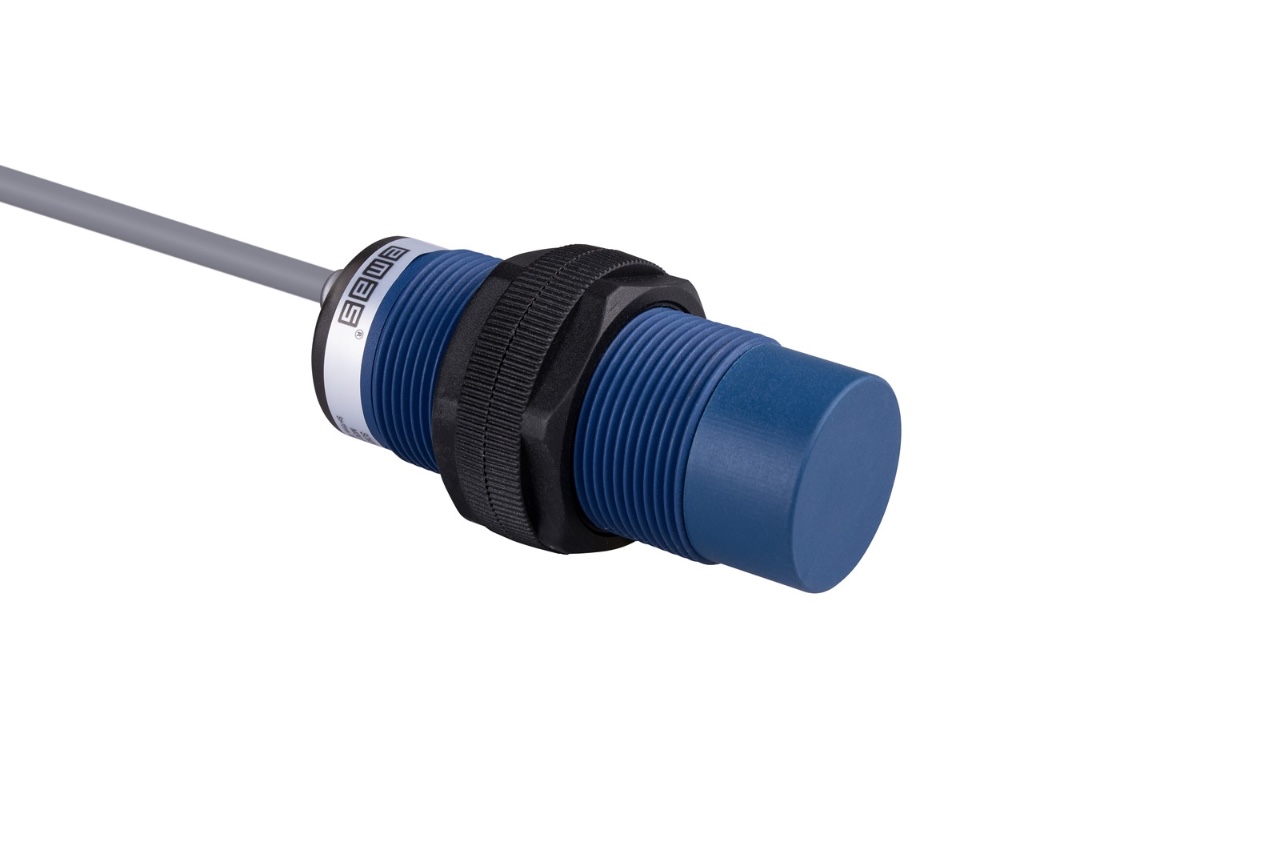

Kapasitif Sensör Yapısı

Bu cihazlar dış görünüş açısından endüktif sensörlere benzer ancak iç yapıları farklıdır. Sensörün ön yüzünde, yarım açık kondansatörün bir plakası niteliğindeki algılama elektrodu yer alır. Bu elektrot, çevresinde elektrik alanı oluşturan yapısal kondansatörü meydana getirir. Osilatör devresi, bu kondansatörün kapasitesini izleyen LC ya da RC tipi bir devre olarak tasarlanır. Algılama devresi, osilatör genliğindeki değişimi karşılaştırma yapısıyla işler ve çıkış katını tetikler.

Cihazın yapısal bileşenleri kısaca şöyledir:

• Algılama elektrodu (yarım açık kondansatör plakası)

• Kompanzasyon elektrodu

• LC ya da RC tipi osilatör devresi

• Karşılaştırmalı algılama devresi

• Hassasiyet ayar potansiyometresi ya da öğretme tuşu

• NPN, PNP, analog ya da IO-Link çıkış katı

• M12 - M30 standart silindirik gövde, paslanmaz/PTFE kaplama

• IP67 ya da IP69K seviyesinde sızdırmazlık

Kapasitif Sensör Türleri Karşılaştırma Tablosu

Bu cihazlar kullanım amacına göre çeşitli sınıflara ayrılır. Aşağıdaki tablo başlıca tipleri özetler:

Kapasitif Sensör Kullanım Alanları

Kapasitif sensörler metal olmayan nesnelerin algılanması gerektiği her uygulamada karşımıza çıkar. Gıda ve içecek üretiminde şişe seviyesi, paket içerikleri ve dolum durumu bu sensörlerle takip edilir. Ambalaj sanayinde karton kutu varlığı, içerideki ürünün tam ya da eksik olduğunun tespiti, plastik ambalaj algılama gibi uygulamalarda yer alırlar. Kağıt ve karton üretiminde rulo varlığı ve seviye takibi için kullanılırlar; çift kağıt besleme algılama uygulamalarında özel modeller görev yapar.

Bu teknolojinin yoğun görev aldığı uygulamalar şunlardır:

• Tank ve silolarda sıvı, granül, toz seviye ölçümü

• Şişe, kavanoz ve plastik kapların dış yüzeyinden seviye algılama

• Karton kutu ve plastik ambalaj varlık tespiti

• Kağıt ve karton üretiminde çift besleme algılama

• Hayvan beslenme sistemlerinde yem hortumu tıkanma uyarısı

• Klima sistemlerinde yoğuşma suyu seviye uyarısı

• Tarım makinelerinde tohum ve gübre seviye kontrolü

Kapasitif Sensör Avantajları

Bu cihazların en belirgin üstünlüğü, hem metal hem de metal olmayan nesneleri tek bir elemanla algılayabilmeleridir. Plastik, ahşap, cam, sıvı, toz, granül ve hatta kağıt gibi farklı yapıdaki nesneleri tanıyabilir; bu özellik karışık üretim hatlarında değer taşır. Yalıtkan malzeme arkasından da algılama yapabilmeleri, kapalı şişe ya da kapalı kapların içerisindeki sıvı seviyesinin sökülmeden tespit edilmesini olanaklı hale getirir.

Temassız çalıştıkları için mekanik aşınma yaşanmaz; uzun ömürlü oldukları gibi yüksek tekrar edilebilirlik sağlarlar. Toza, neme, yağa ve kimyasal sıvılara karşı dayanıklı yapıları sayesinde ağır endüstriyel ortamlarda güvenle görev yaparlar. Algılama mesafesi ayarlanabilir olduğundan farklı kalınlıktaki kap duvarlarının arkasından dahi algılama yapabilirler. Düşük güç tüketimi, basit kablolama ve geniş gerilim toleransı sayesinde mevcut otomasyon sistemlerine kolayca eklenebilirler. Hijyenik gıda uygulamalarına özel paslanmaz gövdeli ve IP69K sınıfı modeller yüksek basınçlı yıkamalardan etkilenmez.

Kapasitif Sensör Seçimi

Doğru bir kapasitif sensör seçimi için öncelikle hedef nesnenin malzeme türü ve dielektrik özellikleri bilinmelidir. Su, asit ve baz gibi yüksek dielektrik sabitli malzemeler düşük dielektrik sabitli malzemelere göre daha geniş mesafeden algılanır. Algılama mesafesi gereksinimi, sensörün gövde çapına göre belirlenir; M12 modeller 1-4 mm, M18 modeller 4-8 mm, M30 modeller ise 8-25 mm arasında algılama mesafesi sağlar. Daha geniş aralık gerektiren uygulamalarda blok tip modeller tercih edilmelidir.

Çevre koşulları seçimi etkileyen önemli konulardandır. Yüksek sıcaklık ortamlarında özel sıcaklık dayanımlı modeller; aşındırıcı kimyasalların bulunduğu ortamlarda PTFE kaplı modeller önerilir. Yapışkan ya da kalıntı oluşturan malzemelerle çalışılıyorsa silinebilir uçlu, gelişmiş yapışkanlık koruması olan modeller seçilmelidir. Çıkış tipi (NPN, PNP, analog, IO-Link), mevcut PLC giriş türüne ve veri toplama gereksinimine göre belirlenir. ATEX gerektiren patlayıcı ortamlarda mutlaka sertifikalı modeller tercih edilmelidir.

Elektraverse ile Kapasitif Sensör Tedariki

Elektraverse, elektrik ve elektronik sektörüne özgü olarak geliştirilen yapay zeka destekli B2B dijital pazar yeri olarak kapasitif sensör alımlarınızda alıcılarla tedarikçileri teknik uyumluluk üzerinden eşleştirir. Klasik fiyat odaklı pazaryerlerinden ayrışan yaklaşımıyla; algılama mesafesi, gövde malzemesi, koruma sınıfı, çalışma sıcaklığı, ATEX sertifikası, çıkış tipi ve haberleşme protokolü gibi mühendislik gereksinimleri ön plana alınır. Talep formuna projenizin teknik gereksinimlerini girdiğinizde yapay zeka algoritması, sistemde kayıtlı tedarikçiler arasından en uygun modellere talebinizi otomatik biçimde yönlendirir.

Aracıların ortadan kaldırıldığı doğrudan iletişim yapısı sayesinde teknik soru-cevap süreci kısalır, teklif toplama süresi belirgin biçimde azalır. Elektraverse aynı zamanda blog yazıları, webinar kayıtları ve YouTube içerikleriyle sensör uygulamaları, seviye ölçümü, IO-Link teknolojisi ve hijyenik üretim sensörleri konularında geniş bir teknik bilgi havuzu oluşturur. Site içerisindeki Elektraverse Asistan adlı sohbet uygulamasıyla sensör seçimi öncesinde teknik sorularınızı doğrudan iletebilirsiniz.

Sıkça Sorulan Sorular

Kapasitif sensörler hangi malzemeleri algılar?

Bu cihazlar dielektrik sabiti olan tüm malzemeleri algılar. Bu kapsama metal, plastik, ahşap, cam, sıvı, toz, granül, kağıt ve insan dokusu girer. Hava ile dielektrik farkı yeterince büyük her nesne tespit edilir.

Kapasitif ile endüktif sensör arasındaki fark nedir?

Endüktif sensör yalnızca metal nesneleri algılar; manyetik alan ve eddy akımları üzerine kuruludur. Kapasitif tip ise metal-metal olmayan ayrımı yapmadan dielektrik değişimini ölçer ve neredeyse tüm yapıdaki nesneleri tanır.

Bir kapasitif sensör cam kabın içerisindeki sıvı seviyesini ölçebilir mi?

Evet, doğru ayarlanmış bir model cam ya da plastik kabın dış yüzeyine monte edilerek içerisindeki sıvı seviyesini ölçebilir. Hassasiyet potansiyometresi cam ya da plastiği görmezden gelecek biçimde ayarlanır.

Kapasitif sensörler nemden etkilenir mi?

Standart modeller yüksek nem ortamlarında yanlış tetiklenebilir. Hijyenik üretim ortamları için IP69K sınıfı paslanmaz gövdeli modeller; aşındırıcı sıvı ve buhar ortamlarında PTFE kaplı modeller tercih edilmelidir.

Kapasitif sensörler IO-Link ile hangi verileri sağlar?

IO-Link arayüzü bu cihazlardan dijital varlık bilgisinin yanı sıra sinyal genliği, sıcaklık, anahtarlama sayısı ve kalibrasyon verilerini iletir. Bu sayede uzaktan parametre değiştirme ve kestirimci bakım imkanı doğar.
