SOFT STARTER NEDİR?

Soft Starter Nedir? Yumuşak Yol Verici Çalışma Prensibi ve Kullanım Alanları

Endüstriyel tesislerde elektrik motorlarının doğrudan şebekeye bağlanması; ani akım yükselmeleri, mekanik darbeler ve şebeke gerilimi düşüşleri gibi sorunlara yol açabilir. Bu olumsuz koşulların önüne geçmek amacıyla geliştirilen soft starter ya da Türkçe karşılığıyla yumuşak yol verici cihazları, motorun kalkış anındaki davranışını yumuşatarak hem motora hem de bağlı bulunduğu mekanik sisteme zarar gelmeden çalışmaya başlamasını sağlar. Asenkron motorların yol alma anındaki yüksek başlangıç akımları, doğrudan kalkışta motor nominal akımının altı ila sekiz katına ulaşabilir; bu değer hem motor sargılarında ısınma hem de besleme hattında gerilim çökmesi anlamına gelir.

Yumuşak yol vericiler, motora uygulanan gerilimi tristör ya da SCR yarı iletken anahtarlar üzerinden kademeli biçimde artırarak sistemin yumuşak bir hızlanma profili çizmesini mümkün kılar. Bu sayede motor şaftı ve bağlı tahrik elemanları üzerine binen mekanik tork darbeleri yumuşatılır, kayışlar ve kaplinler daha uzun ömürlü hale gelir. Aynı zamanda durdurma anında da gerilim kademeli olarak azaltılarak yumuşak duruş gerçekleştirilebilir.

Soft Starter Çalışma Prensibi

Yumuşak yol vericilerin temel çalışma mantığı, faz kıyma ya da tristör tetikleme açısının değiştirilmesi yöntemine dayanır. Üç fazlı asenkron motorların her bir fazına ters paralel bağlı iki tristör yerleştirilir ve bu tristörlerin tetikleme açıları kontrol kartı tarafından belirlenir. Tetikleme açısı geniş tutulduğunda motora ulaşan etkin gerilim düşük kalır; açı daraltıldıkça motor klemenslerine yansıyan gerilim artar. Önceden tanımlanmış bir rampa süresi boyunca tetikleme açısı kademeli olarak değiştirilir ve motor, başlangıçta düşük gerilim ile yola çıktıktan sonra yavaş yavaş tam gerilime ulaşır.

Bu yumuşatılmış kalkış sayesinde motor sargılarındaki başlangıç akımı sınırlandırılır, mekanik tork dalgalanmaları azaltılır ve şebekede gözlenen gerilim çöküntüleri belirgin biçimde törpülenir. Bazı modern yumuşak yol verici modelleri, kalkış sırasında motor üzerinden geçen akımı sürekli ölçerek tetikleme açısını dinamik biçimde ayarlar; buna akım sınırlamalı yumuşak yol verme denir. Akım sınırlama özelliği, özellikle düşük güçlü trafolardan beslenen tesislerde gerilim oturmasını önemli ölçüde azaltır.

Soft starter cihazının ayarlanabilir parametreleri kısaca şöyle listelenebilir:

• Başlangıç gerilimi (genellikle nominal gerilimin yüzde 30-70'i arasında)

• Hızlanma rampa süresi (1 ile 60 saniye aralığında)

• Yavaşlama rampa süresi (yumuşak duruş için 1-90 saniye)

• Akım sınırlama değeri (nominal akımın 1,5-5 katı)

• Kick-start fonksiyonu (yüksek başlangıç torku gereksinimi için kısa süreli ek gerilim)

• By-pass gecikme süresi (motor tam hıza ulaştıktan sonra kontaktör devreye girene kadar geçen süre)

Soft Starter Yapısı ve Bileşenleri

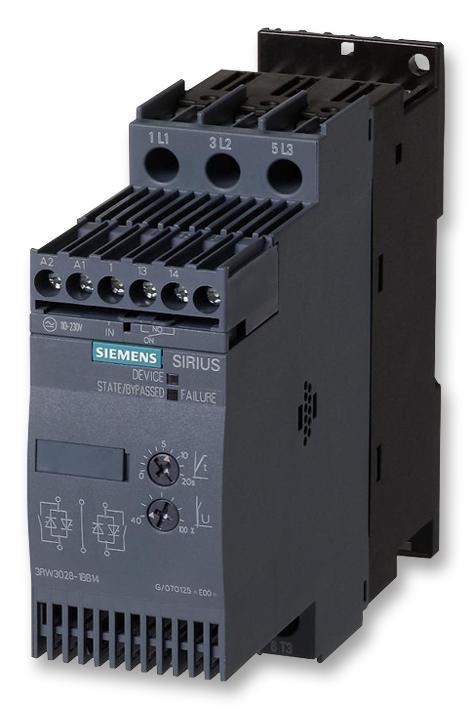

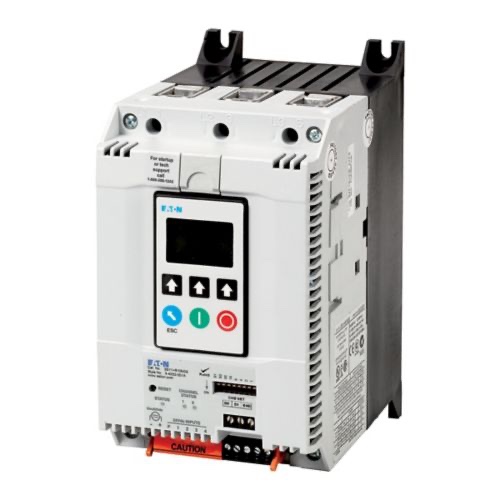

Bir yumuşak yol verici cihazı, dışarıdan basit bir kutu gibi görünse de içerisinde birden çok elektronik ve elektromekanik bileşeni barındırır. Güç katı, üç fazlı tristör köprüsü ya da çift yönlü SCR modüllerinden oluşur ve motor akımını taşıyan ana iletim hattını biçimlendirir. Bu güç yarı iletkenleri, alüminyum soğutucu bloklar üzerine monte edilir ve genellikle bir fan ile ısı dengesi sağlanır. Yüksek güçlü modellerde alüminyum bara yapısı ile akım taşıma kapasitesi artırılır.

Kontrol katında ise işlemci tabanlı bir kart yer alır. Bu kart, kullanıcının ön panelden ya da haberleşme arayüzünden girdiği rampa süresi, başlangıç gerilimi ve akım sınırı gibi parametreleri okuyarak tetikleme sinyallerini üretir. Modern modellerde Modbus, Profibus, Profinet ya da EtherNet/IP gibi haberleşme arayüzleri standart olarak bulunur. Ayrıca dahili by-pass kontaktörü, motor termal koruması, faz dengesizliği koruması ve yük şoku algılama gibi koruma fonksiyonları aynı kasa içerisine yerleştirilmiştir.

Soft Starter Çeşitleri ve Karşılaştırma Tablosu

Yumuşak yol vericiler kontrol biçimi ve uygulama gereksinimine göre farklı sınıflara ayrılır. Voltaj rampalı modeller en sade yapıdadır; gerilim doğrusal bir rampa ile yükseltilir. Akım sınırlamalı modeller motor akımını ölçüp tetikleme açısını dinamik ayarlar. Tork kontrollü gelişmiş modeller motor torkunu eğri biçiminde şekillendirir.

Soft Starter Kullanım Alanları

Yumuşak yol verici cihazları, doğrudan kalkışın istenmediği hemen her endüstriyel uygulamada karşımıza çıkar. Pompa istasyonlarında, su darbesi olarak bilinen ani basınç dalgalanmalarının önüne geçmek için yumuşak kalkış ve yumuşak duruş özellikleri vazgeçilmezdir. Fan ve havalandırma sistemlerinde, kayışlı tahriklerde ve büyük çaplı pervanelerde mekanik gerilimleri azaltmak amacıyla yine bu cihazlardan yararlanılır. Konveyör hatlarında, bant üzerindeki ürünün kayma riski olmadan başlatılması ve durdurulması soft starter sayesinde gerçekleşir.

Yumuşak yol verme teknolojisinin yoğun olarak görev aldığı başlıca alanlar şunlardır:

• İçme suyu ve atık su pompa istasyonları

• Endüstriyel vidalı ve pistonlu kompresörler

• Klima santralleri ve büyük havalandırma fanları

• Madencilikte değirmen, kırıcı ve konveyör tahrikleri

• Çimento ve metalurji tesislerinde döner fırın yardımcı motorları

• Asansör ve vinç sistemlerinde ana motor sürücüsü

• Tekstil, kağıt ve plastik üretim makineleri

Soft Starter Avantajları

Yumuşak yol verici kullanımının en büyük üstünlüğü motorun ve mekanik aksamın ömrünü uzatmasıdır. Doğrudan yol verme yönteminde motor sargıları yüksek başlangıç akımına maruz kalır; bu durum yalıtım malzemesinin zaman içinde yorulmasına yol açar. Yumuşak yol vericiler, başlangıç akımını nominal değerin üç ila dört katı ile sınırlayarak sargı ısınmasını azaltır ve bobin yalıtımının uzun ömürlü kalmasını mümkün kılar. Aynı zamanda redüktör dişlilerine binen darbe yükü yumuşatıldığı için yağ filmi koruması da iyileşir.

Şebeke tarafındaki avantajlar da göz ardı edilemez düzeydedir. Yüksek başlangıç akımları, jeneratör ya da trafo bağlantılı tesislerde belirgin gerilim düşmelerine sebep olur; aynı baraya bağlı diğer ekipmanlar bu durumdan olumsuz etkilenir. Yumuşak yol verici ile başlangıç akımı sınırlandığı için diğer cihazlar normal çalışma düzenini korur. Ayrıca dahili koruma fonksiyonları sayesinde aşırı yük, faz kaybı, ters faz, sıkışma ve termik yüklenme gibi durumlar tek bir cihaz üzerinden izlenebilir; bu da elektrik panosunda yer kazandırır.

Soft Starter Seçiminde Dikkat Edilmesi Gerekenler

Doğru yumuşak yol verici seçimi yapabilmek için motorun nominal akımı, gücü, gerilimi ve çalışma sınıfı bilinmelidir. Cihazın akım sınıfı motorun nominal akımına göre AC-53 standardına uygun şekilde belirlenmelidir. Çalışma süresi yüzdesi, başlangıç akımı katsayısı ve saatteki kalkış sayısı doğru boyutlandırma için göz önünde bulundurulmalıdır. Ağır yük uygulamalarında, mesela kırıcı ve değirmen makinelerinde, normal yük cihazlarına göre bir üst akım sınıfı tercih edilmelidir.

Çevre koşulları da yumuşak yol verici seçimini etkileyen önemli parametredir. Toz, nem ve yüksek ortam sıcaklığı bulunan alanlarda IP koruma sınıfı yüksek modeller veya soğutucu eklentili sürümler tercih edilmelidir. Haberleşme protokolü gereksinimi mevcut PLC sistemiyle uyumlu olacak şekilde belirlenmelidir; Modbus RTU çok bilinen bir tercih iken Profinet ve EtherNet/IP daha hızlı veri akışı isteyen uygulamalarda öne çıkar. Ayrıca dahili by-pass özelliği çalışma sırasında tristörlerin devre dışı kalmasını sağladığı için ısınma ve enerji kayıplarını belirgin biçimde azaltır.

Elektraverse ile Soft Starter Tedariki

Elektraverse, elektrik ve elektronik sektörüne özgü olarak geliştirilen yapay zeka destekli B2B dijital pazar yeri olarak soft starter alımlarınızda alıcılarla tedarikçileri teknik uyumluluk üzerinden eşleştirir. Geleneksel pazar yerlerinden farklı olarak fiyat odaklı bir karşılaştırma yerine motor gücü, gerilim sınıfı, kalkış sayısı ve haberleşme protokolü gibi mühendislik parametreleri ön planda tutulur. Talep formuna teknik gereksinimlerinizi girdiğinizde yapay zeka algoritması, sistemde kayıtlı tedarikçiler arasında en uygun soft starter modellerine talebinizi otomatik olarak yönlendirir.

Aracıların ortadan kaldırıldığı bu yapı, alıcı ile tedarikçi arasında doğrudan iletişim kurulmasını sağlar; teknik soru-cevap süreci hızlanır ve teklif toplama süresi belirgin biçimde kısalır. Elektraverse aynı zamanda blog yazıları, webinar kayıtları ve YouTube içerikleriyle yumuşak yol verici uygulamalarına yönelik teknik bilgi havuzu oluşturur. Site içerisinde yer alan Elektraverse Asistan adlı sohbet uygulamasıyla soft starter seçimi sırasında karşılaştığınız teknik soruları doğrudan iletebilir, mühendislik tercihlerinize uygun ön bilgi alabilirsiniz.

Sıkça Sorulan Sorular

Soft starter ile frekans çevirici arasındaki fark nedir?

Soft starter yalnızca motorun yol alma ve durma anındaki gerilimini kademeli ayarlar; çalışma sırasında motor şebeke frekansında döner. Frekans konvertörü ise hem yol alma hem de sürekli çalışma sırasında frekansı ve gerilimi birlikte değiştirerek devir sayısını da denetler. Sürekli hız ayarı gereken uygulamalarda frekans çevirici, yalnızca yumuşak kalkış-duruş gereken uygulamalarda ise soft starter daha uygundur.

Soft starter hangi motor tiplerinde kullanılır?

Soft starter cihazları, üç fazlı sincap kafesli asenkron motorlar için tasarlanmıştır. Slipringli motorlarda, senkron motorlarda ya da DC motorlarda doğrudan kullanım önerilmez; bu motorlar için ayrı yol verme yapıları kullanılır.

Soft starter kaç kez kalkış yapabilir?

Standart bir soft starter saatte 4-6 kalkış için tasarlanır. Saatlik 10 ve üzeri kalkış sayısına ulaşan uygulamalarda bir üst akım sınıfı seçilmeli ya da ağır yük modeli tercih edilmelidir.

Soft starter tek başına motoru durdurabilir mi?

Yumuşak yol verici cihazları yumuşak duruş özelliğiyle motor gerilimini kademeli düşürerek serbest yavaşlamadan daha kontrollü bir duruş sağlar; ancak elektriksel acil durdurma için yine bir kontaktör ve emniyet rölesi gerekir.

Soft starter ile harmonik üretilir mi?

Yumuşak yol verici cihaz yalnızca kalkış-duruş aşamasında tristörleri kıyma yöntemiyle çalıştırır; tam hızda by-pass kontaktörü tristörleri devre dışı bırakırsa bu süreçte harmonik üretmez. Frekans çeviricilerden farklı olarak çalışma süresince harmonik girişimi yoktur.
