FOTOSEL SENSÖR NEDİR?

Fotosel Sensör Nedir? Çalışma Prensibi, Türleri ve Endüstriyel Kullanımı

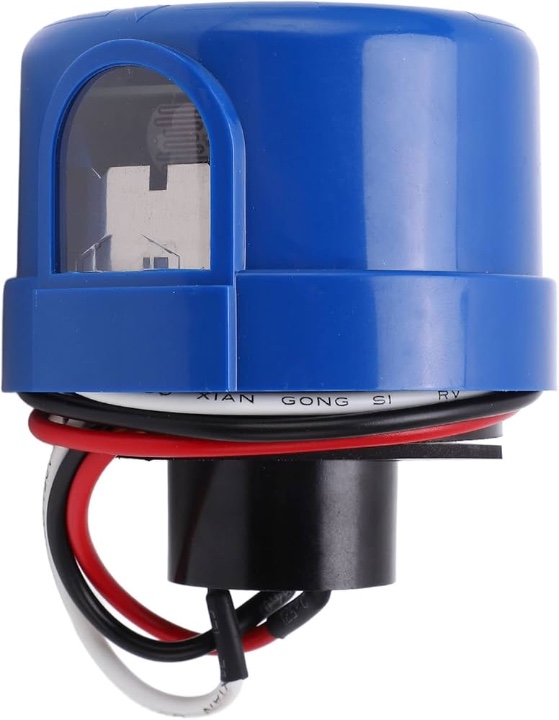

Endüstriyel otomasyonun her noktasında karşımıza çıkan ve hareket eden ya da sabit duran nesnelerin varlığını ışık demeti aracılığıyla algılayan elemanlar fotosel sensörlerdir. Fotosel adı, ışığa karşı duyarlı hücre anlamına gelen 'photoelectric cell' ifadesinden türetilmiştir. Bu cihazlar bir verici tarafından gönderilen ışık demetini bir alıcının algılaması ya da algılamaması durumuna göre nesne varlığı bilgisi üretir. Renk, malzeme ve yüzey özelliği fark etmeksizin pek çok nesneyi algılayabildikleri için endüstride en geniş çapta kullanılan sensör tiplerinden biri olarak kabul edilirler.

Fotosel sensör cihazları; gıda, ambalaj, otomotiv, lojistik, kağıt, plastik ve elektronik üretim hatlarında nesne sayma, konumlandırma, varlık kontrolü, yükseklik ölçümü ve hız kontrolü görevlerini üstlenir. Mekanik anahtarlardan farklı olarak temassız çalışırlar; bu sayede aşınma ya da arıza yaşanma olasılığı düşüktür ve milyonlarca anahtarlama döngüsünü tamamlayabilirler.

Fotosel Sensör Çalışma Prensibi

Bu cihazlar dahili bir LED'in görünür ya da kızılötesi bölgede gönderdiği ışığın bir alıcı fotodiyot ya da fototransistor tarafından algılanması prensibine dayanır. LED kaynağı bir dalga olarak periyodik biçimde yanıp söner; bu modülasyon, çevresel ışıklardan sensörün etkilenmemesi için önem taşır. Alıcı katı yalnızca bu modülasyon frekansındaki ışığı algılar; güneş ışığı, floresan lamba ya da kaynak makinesi kıvılcımı gibi dış ışık kaynaklarını filtreleyerek kararlı çalışma sağlanır.

Sensörün önüne bir nesne girdiğinde ışık demetinin alıcıya ulaşma durumu değişir. Eğer karşılıklı tipte ise nesne ışığı keserek alıcıyı karanlıkta bırakır ve çıkış tetiklenir. Reflektörlü tipte verici ve alıcı aynı kasada bulunur, ışık karşıdaki reflektör panelinden yansır; nesne araya girdiğinde yansıma kesilir. Difüz tipte ise verici ve alıcı aynı kasada olup, ışık nesnenin yüzeyinden yansıyarak geri döner. Çıkış katı bu üç farklı yapıdan birinin lojiğine göre çalışır; algılama sinyali NPN, PNP ya da analog formatında üretilir.

Fotosel Sensör Yapısı

Cihazın dahili yapısı, ışık verici, ışık alıcı, modülasyon devresi, algılama devresi ve çıkış katından meydana gelir. Verici tarafında bir LED yer alır; bu LED kızılötesi, kırmızı, yeşil, mavi ya da lazer formatında olabilir. Lazer kaynağı, çok hassas konumlandırma gereken uygulamalarda öne çıkar; küçük spot çapı sayesinde küçük nesnelerin dahi algılanmasını mümkün kılar. Alıcı tarafta fotodiyot ya da fototransistor bulunur; bu eleman gelen ışığı elektrik sinyaline çevirir.

Cihazın başlıca yapısal bileşenleri kısaca şöyledir:

• LED ya da lazer ışık vericisi

• Fotodiyot ya da fototransistor alıcı

• Modülasyon devresi (dış ışık bağışıklığı için)

• Algılama devresi ve hassasiyet ayarı

• NPN, PNP, analog ya da IO-Link çıkış katı

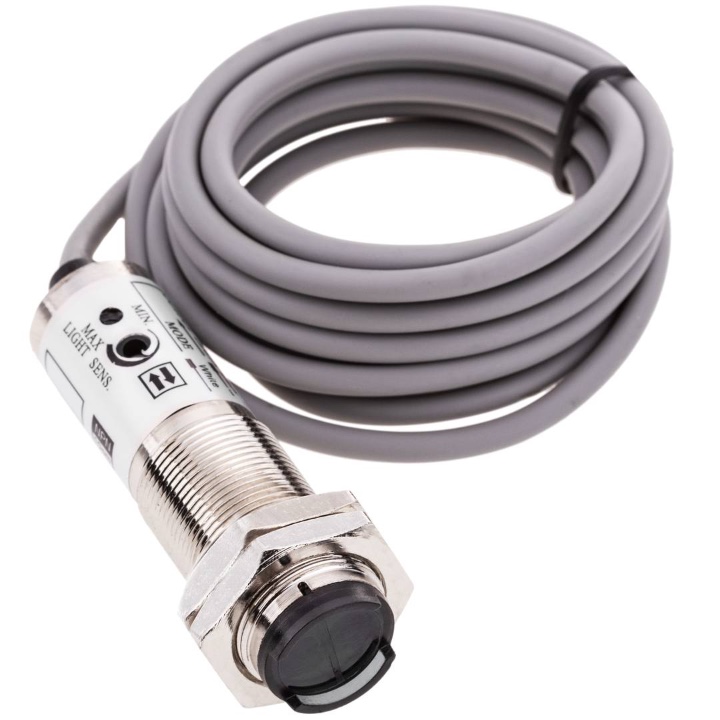

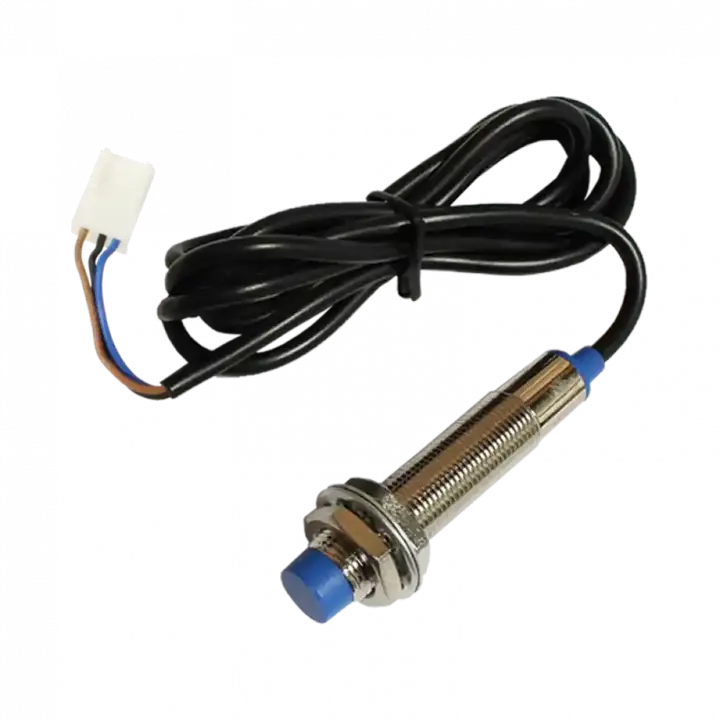

• Plastik ya da metal gövde, M12 - M30 silindirik

• Durum gösterge ledi ve öğretme tuşu

• IP67 ya da IP69K seviyesinde sızdırmazlık

Fotosel Sensör Türleri Karşılaştırma Tablosu

Fotosel sensör cihazları çalışma şekillerine göre üç ana grupta ele alınır. Aşağıdaki tablo başlıca tipleri ve algılama mesafelerini karşılaştırır:

Fotosel Sensör Kullanım Alanları

Fotosel sensör cihazları otomotiv, ambalaj, gıda, içecek, ilaç, elektronik, kağıt, lojistik, depo otomasyonu ve makine üretimi gibi çok çeşitli endüstrilerde görev yapar. Konveyör hatlarında ürün varlığı ve sayım, paketleme makinelerinde dolum kontrolü ve etiket varlığı tespiti, baskı makinelerinde kontrast algılama bunların yardımıyla yürütülür. Asansör ve kapı sistemlerinde, kapı kanatlarının arasındaki nesne varlığını tespit ederek güvenli kapanmayı yönetirler.

Bu teknolojinin yoğun görev aldığı uygulamalar:

• Konveyör hatlarında nesne sayma ve konumlandırma

• Paketleme ve dolum makinelerinde varlık kontrolü

• Lojistik depolarda paket boyutu ve raf doluluk takibi

• Asansör ve otomatik kapı sistemlerinde güvenlik algılaması

• Cam üretim hatlarında şeffaf yüzey algılama (polarizasyonlu)

• İlaç sanayinde blister ambalaj kontrolü

• Otopark sistemlerinde araç algılama ve sayım

Fotosel Sensör Avantajları

Bu cihazların en belirgin üstünlüğü, geniş çeşitlilikteki nesneleri algılayabilmesidir. Metal, plastik, ahşap, cam, kağıt, sıvı, granül ya da insan gibi farklı yapıdaki nesneleri tek bir elemanla tanımak mümkündür. Mesafe açısından da büyük esneklik bulunur; karşılıklı tip modeller 60 metreye, reflektörlü tip modeller 20 metreye, difüz tip modeller ise 1-2 metreye kadar görev yapar. Bu özellik, geniş alan kapsayan uygulamalarda öne çıkar.

Temassız çalıştıkları için mekanik aşınma yaşanmaz; uzun ömürlü ve güvenilir biçimde görev yaparlar. Yüksek anahtarlama hızları sayesinde hızlı üretim hatlarında dahi güvenilir biçimde tepki verebilirler; bazı modeller saniyede onlarca bin defa anahtarlama yapabilir. Modülasyon devresi sayesinde dış ışık kaynaklarına karşı dayanıklıdırlar; güneş ışığı, ortam aydınlatması ve hatta kaynak kıvılcımları sensörü etkilemez. Gelişmiş tanı fonksiyonları olan modeller, alıcı ışık seviyesini sürekli izleyerek kirlenme uyarısı üretir; bakım planlamasını kolaylaştırır.

Fotosel Sensör Seçimi

Doğru bir fotosel sensör seçimi için öncelikle algılanacak nesnenin malzeme türü, rengi, boyutu ve yüzey özelliklerinin bilinmesi gerekir. Şeffaf ya da yarı şeffaf nesneler için karşılıklı tip ya da polarize reflektörlü tip modeller önerilir; bu tipler küçük ışık değişimlerini dahi algılayabilir. Siyah ya da mat nesneler için ise difüz modellerin algılama mesafesi daralacağından karşılıklı tip ya da arka plan engelleyici modeller tercih edilmelidir. Çok küçük nesnelerin algılanması gerekiyorsa lazer ya da fiber optik modeller değerlendirilmelidir.

Algılama mesafesi gereksinimi montaj geometrisine göre belirlenir. Verici ve alıcının ayrı kasada olması mümkünse karşılıklı tip en güvenilir tercihtir. Tek tarafa montaj yapılacaksa reflektörlü ya da difüz modeller değerlendirilmelidir. Çevre koşulları açısından IP koruma sınıfı, sıcaklık aralığı ve titreşim direnci göz önünde bulundurulmalıdır. Toz, sis ya da yağmurlu ortamlar için yüksek güçlü ışık kaynakları olan modeller önerilir. Çıkış tipi (NPN, PNP, NO, NC, IO-Link), gövde tipi ve kablo bağlantısı (M8, M12 konnektör ya da kablolu) seçimde değerlendirilmesi gereken konulardır.

Elektraverse ile Fotosel Sensör Tedariki

Elektraverse, elektrik ve elektronik sektörüne özgü olarak geliştirilen yapay zeka destekli B2B dijital pazar yeri olarak fotosel sensör alımlarınızda alıcılarla tedarikçileri teknik uyumluluk üzerinden eşleştirir. Klasik fiyat odaklı pazaryerlerinden ayrışan yaklaşımıyla; algılama tipi, algılama mesafesi, ışık kaynağı, koruma sınıfı, çalışma sıcaklığı, çıkış tipi ve haberleşme protokolü gibi mühendislik gereksinimleri ön plana alınır. Talep formuna projenizin teknik gereksinimlerini girdiğinizde yapay zeka algoritması, sistemde kayıtlı tedarikçiler arasından en uygun modellere talebinizi otomatik biçimde yönlendirir.

Aracıların ortadan kaldırıldığı bu doğrudan iletişim yapısı sayesinde teknik soru-cevap süreci kısalır, teklif toplama süresi belirgin biçimde azalır. Elektraverse aynı zamanda blog yazıları, webinar kayıtları ve YouTube içerikleriyle fotoelektrik sensör uygulamaları, lazer mesafe ölçümü, fiber optik sensörler ve makine güvenliği konularında geniş bir teknik bilgi havuzu oluşturur. Site içerisindeki Elektraverse Asistan adlı sohbet uygulamasıyla sensör seçimi öncesinde teknik sorularınızı doğrudan iletebilirsiniz.

Sıkça Sorulan Sorular

Fotosel sensör hangi nesneleri algılayamaz?

Standart fotosel sensör modelleri neredeyse tüm yansıtıcı nesneleri tanır. Ancak şeffaf nesneler difüz tipi ve standart reflektörlü tip için zorludur; bu durumda polarize reflektörlü ya da karşılıklı tip modeller tercih edilmelidir. Çok karanlık ya da emici (örneğin siyah kadife) yüzeyler difüz tip modellerde algılama mesafesini önemli ölçüde daraltır.

Fotosel sensör güneş ışığından etkilenir mi?

Modern modeller modülasyonlu ışık kullandıkları için güneş ışığı, ortam aydınlatması ve kaynak makinesi kıvılcımları gibi dış kaynaklardan etkilenmez. Çok yüksek aydınlatma seviyelerinde uzun mesafe modellerin tercih edilmesi ek güvence sağlar.

Lazer ışık kaynağı ne zaman tercih edilmelidir?

Çok küçük nesnelerin (1 mm altı), uzun mesafelerin (10 metre üstü) ya da hassas konumlandırma gereken uygulamaların söz konusu olduğu durumlarda lazer ışık kaynaklı modeller önerilir. Lazer kaynağının küçük spot çapı sayesinde dar pencerelerden algılama yapılır.

Fiber optik özelliğinin avantajı nedir?

Fiber optik modeller, ışığın bir fiber kablo aracılığıyla taşınmasını mümkün kılar. Bu sayede çok dar alanlara, yüksek sıcaklıklı ortamlara ya da güçlü manyetik alanların bulunduğu noktalara kolayca yerleştirilebilir.

Fotosel sensörler IO-Link ile hangi verileri sağlar?

IO-Link arayüzü bu cihazlardan dijital varlık bilgisinin yanında alıcı ışık seviyesi, anahtarlama sayısı, sıcaklık ve kirlenme uyarısı gibi diagnostik bilgileri iletir. Bu sayede kestirimci bakım yapılır.
