SERVO MOTOR NEDİR?

Servo Motor Nedir? Yapısı, Çalışma Prensibi ve Endüstriyel Kullanımı

Hassas konumlandırma, yüksek hızlanma ve değişken hız aralıklarında doğru tork üretimi gerektiren her uygulamada karşımıza çıkan servo motor; modern endüstriyel otomasyonun, robotik kolların, CNC tezgahlarının ve hassas paketleme makinelerinin temel bileşenidir. Adından da anlaşılacağı üzere bu motorlar, klasik asenkron motorların aksine bir kapalı çevrim geri besleme sistemiyle birlikte çalışır; konum, hız ve tork bilgileri sürekli izlenir ve hedef değerle gerçek değer arasındaki fark anında düzeltilir. Bu sistemlerin en önemli özelliği, milisaniye düzeyinde tepki süresi ve mikron seviyesinde konum doğruluğudur.

Bir servo motor sistemi; motor, sürücü, geri besleme elemanı ve kontrol birimi olmak üzere dört ana bileşenin uyum içinde çalışmasıyla işlev görür. Motor mekanik enerjiyi üretir; servo sürücü kontrol sinyallerini güç sinyaline dönüştürür; encoder ya da resolver gibi geri besleme elemanları gerçek konum ve hızı geri iletir; PLC ya da hareket kontrolcüsü ise tüm sistemi yönlendirir.

Servo Motor Çalışma Prensibi

Bu cihazlar, doğrudan bir komut sinyalini takip etmek üzere tasarlanmış kapalı çevrim sistemlerin temel parçasıdır. Kontrol birimi, hedef konum ya da hız değerini servo sürücüye iletir; sürücü ise bu değerle motorun mevcut durumunu sürekli karşılaştırır. Geri besleme elemanı, motor şaftının pozisyonunu ya da dönme hızını yüksek çözünürlükte ölçer ve sürücüye gönderir. İki değer arasındaki fark, hata sinyalini oluşturur; sürücü bu hatayı yok etmek için motorun fazlarına uyguladığı akım ve gerilimi anında ayarlar.

Bu sürekli ölçme-karşılaştırma-düzeltme döngüsü, milisaniyenin altındaki sürelerde tekrarlanır; bu da sistemin komut sinyalini neredeyse anında takip etmesini sağlar. Modern sistemlerde alan yönlendirmeli kontrol yöntemi (FOC) geniş çapta kullanılır. Bu yöntemle motor mıknatıs alanı ile sargı alanı her zaman doksan derece açıyla tutulur; bu sayede motor en yüksek tork verimliliğiyle çalışır.

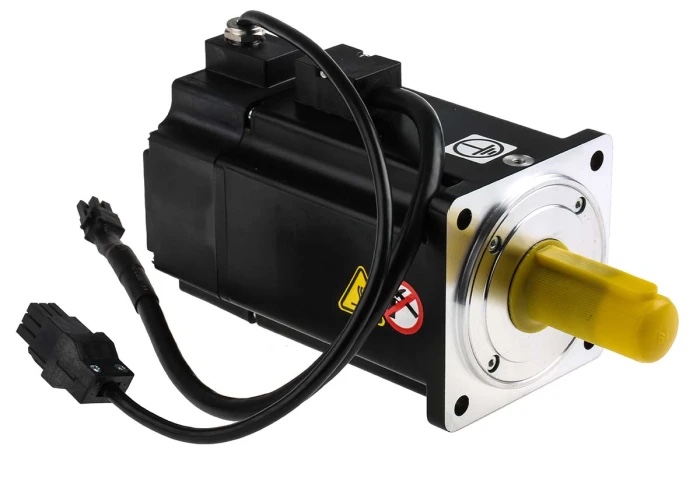

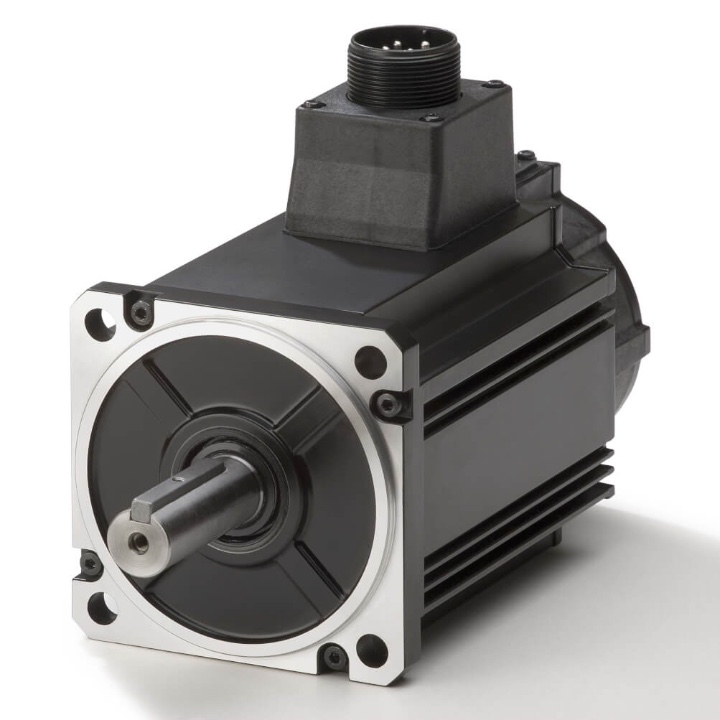

Servo Motor Yapısı

Servo motor, dışarıdan bakıldığında klasik bir elektrik motoruna benzese de iç yapısı oldukça özelleşmiştir. Stator kısmında üç fazlı sargılar, rotor kısmında ise yüksek enerjili kalıcı mıknatıslar yer alır. Kalıcı mıknatıslar genellikle neodimyum-demir-bor ya da samaryum-kobalt malzemelerden üretilir; bu malzemeler yüksek manyetik akı yoğunluğu sağlayarak küçük bir gövde içinde büyük tork üretebilmeyi mümkün kılar.

Cihazın arka tarafında bulunan geri besleme elemanı, sistemin gözüdür. Bu eleman, artımlı encoder, mutlak encoder, resolver ya da Hall sensör olabilir. Yüksek hassasiyet gerektiren uygulamalarda yirmi-otuz bit çözünürlüklü mutlak encoder tercih edilir. Motor gövdesi alüminyum döküm olup ısıyı dışarıya verme görevini üstlenir. Mil tarafında frenleme grubu yer alabilir; bu fren, enerji kesintisi anında dikey eksenli yüklerin düşmesini engeller.

Bir servo motor cihazının başlıca bileşenleri kısaca şöyledir:

• Üç fazlı bakır sargılı stator

• Neodimyum mıknatıslı yüksek tork rotoru

• Geri besleme elemanı (mutlak encoder, artımlı encoder, resolver)

• Alüminyum döküm gövde ve termal sensör

• Mil ucundaki opsiyonel statik frenleme bobini

• IP65 / IP67 / IP69K seviyesinde sızdırmazlık

Servo Motor Türleri Karşılaştırma Tablosu

Bu cihazlar yapısal özelliklerine göre çeşitli sınıflara ayrılır. Aşağıdaki tablo başlıca tiplerin karakterini özetler:

Servo Motor Kullanım Alanları

Servo motor uygulamaları, hassas hareket kontrolü gerektiren her endüstride göze çarpan bir yer tutar. CNC torna, freze ve taşlama tezgahlarında eksen tahriklerinin tamamı bu cihazlarla sağlanır. Robotik kollarda her bir eklem, ayrı bir motorla hareket ettirilir; bu sayede milimetre altı doğrulukla iş parçası taşıma, kaynak yapma ve montaj işlemleri yapılabilir. Plastik enjeksiyon makinelerinde mal alma robotları, kalıp açma-kapama hareketleri ve dozajlama tahrikleri bu cihazlarla yürütülür.

Servo motor teknolojisinin yoğun olarak görev aldığı uygulamalar şöyle özetlenebilir:

• CNC torna, freze ve taşlama tezgahlarında eksen tahriği

• Robotik kol eklemlerinin senkron hareketi

• Plastik enjeksiyon makinelerinde dozaj ve kalıp tahrikleri

• Paketleme ve etiketleme makinelerinde yüksek hızlı eksenler

• Tekstil ve kağıt sarımında hassas gerginlik kontrolü

• SMD elektronik üretim makinelerinde mikron konumlandırma

• Otomatik depolama ve kapı sistemlerinde sessiz tahrik

Servo Motor Avantajları

Bu cihazların en belirgin üstünlüğü, geniş hız aralığında sabit tork üretebilmesidir. Klasik asenkron motorlar düşük hızlarda tork verimliliğini kaybederken sistem düşük devirde dahi yüksek tork üretmeyi sürdürür. Konum doğruluğu mikron mertebesindedir; bu da CNC tezgahlarında ve elektronik üretiminde milimetrenin altındaki toleranslarla çalışmayı mümkün kılar. Yüksek dinamik tepki sayesinde sıfır devirden binlerce devre, yine sıfıra ulaşmak yalnızca milisaniyeler sürer.

Enerji verimliliği de bu sistemlerin öne çıkan başka bir özelliğidir. Sadece gereksinim duyulan akım çekildiği için boşta çalışma kayıpları azaltılmıştır. Frenleme sırasında üretilen enerji, modern sürücülerde geri kazanılarak şebekeye ya da DC baraya iletilebilir. Fırçasız yapı sayesinde bakım gereksinimi neredeyse sıfırdır; karbon fırça değişimi, kıvılcımlanma sorunu ve toz birikimi olmaz.

Servo Motor Seçimi

Doğru bir servo motor seçimi yapmak için hareketin tüm parametrelerinin doğru biçimde hesaplanması gerekir. Yüke ait atalet momenti, gereken ivme, en yüksek hız, sürekli ihtiyaç duyulan tork ve yük çevrimi (duty cycle) ana belirleyicilerdir. Genellikle yük ataleti, motor ataletinin beş ila on katı civarında tutulur; bu oran kontrol döngüsünün dengeli çalışması için önerilir. En yüksek tork, sürekli torkun en az iki katı düzeyinde planlanmalıdır.

Mekanik bağlantı tipi de seçimi etkileyen önemli konulardan biridir. Doğrudan tahrik, kayışlı kasnak, dişli kutusu ya da bilyalı vida gibi farklı bağlantı tipleri farklı atalet ve verimlilik özellikleri ile gelir. Çevre koşulları açısından ortam sıcaklığı, IP koruma sınıfı ve titreşim seviyesi göz önünde bulundurulmalıdır. Geri besleme elemanı çözünürlüğü uygulamanın hassasiyet ihtiyacına göre belirlenir. Sürücü ile motor uyumu da seçimi etkileyen önemli unsurdur.

Elektraverse ile Servo Motor Tedariki

Elektraverse, elektrik ve elektronik sektörüne özgü olarak geliştirilen yapay zeka destekli B2B dijital pazar yeri olarak servo motor alımlarınızda alıcılarla tedarikçileri teknik uyumluluk üzerinden eşleştirir. Klasik fiyat odaklı pazaryerlerinden ayrışan yaklaşım sayesinde nominal tork, en yüksek tork, nominal hız, geri besleme tipi, koruma sınıfı ve fren özelliği gibi mühendislik parametreleri ön plana alınır. Talep formuna projenizin teknik gereksinimlerini girdiğinizde yapay zeka algoritması, sistemde kayıtlı tedarikçiler arasından en uygun modellere talebinizi otomatik biçimde yönlendirir.

Aracıların kaldırıldığı doğrudan iletişim yapısı; teknik soru-cevap sürecini hızlandırır ve teklif toplama süresini belirgin biçimde kısaltır. Elektraverse aynı zamanda blog yazıları, webinar kayıtları ve YouTube içerikleriyle servo motor sistemleri, hareket kontrol uygulamaları ve mekanik aktarım organları konularında geniş bir bilgi havuzu oluşturur. Site içerisindeki Elektraverse Asistan adlı sohbet uygulamasıyla seçim sırasındaki teknik sorularınızı doğrudan iletebilirsiniz.

Sıkça Sorulan Sorular

Servo motor ile asenkron motor arasındaki temel fark nedir?

Servo motor kapalı çevrim geri besleme ile çalışır ve hassas konum-hız kontrolü sağlar; asenkron motor ise açık çevrimdir, yalnızca şebeke gerilimi ve frekansına göre dönme hızını belirler. Hassasiyet ve dinamik tepki gerektiren uygulamalarda servo motor; sabit hız uygulamalarında ise asenkron motor tercih edilir.

Servo sistem için neden encoder ya da resolver gerekir?

Servo sistemin kapalı çevrim mantığı, motor şaftının gerçek konum ve hız değerlerine sürekli ihtiyaç duyar. Encoder yüksek çözünürlüklü dijital geri besleme sağlarken resolver, yüksek sıcaklık ve titreşimli ortamlarda dayanıklı analog geri besleme sağlar.

Servo cihazları ne kadar tork üretir?

Servo modeller 0,1 Nm seviyesinden 5.000 Nm seviyesine kadar geniş bir tork aralığında üretilir. Tork motoru tipi servolar dişli kutusu olmadan doğrudan yüksek moment elde etmek için tasarlanmıştır.

Servo motorlar hangi sıcaklık aralıklarında çalışabilir?

Standart modeller -20 °C ile +40 °C ortam sıcaklığında çalışır. Özel sıcaklık dayanımlı modeller -40 °C ile +60 °C aralığında görev yapabilir; yüksek sıcaklık uygulamaları için seramik sargı yalıtımlı özel servolar üretilir.

Servo motor ile step motor arasındaki fark nedir?

Step motor açık çevrimde basamaklı hareket eder ve düşük hızlarda yüksek tork üretir; ancak yüksek hızlarda tork kaybı yaşanır ve kayıp pozisyon riski vardır. Servo motor kapalı çevrim geri besleme sayesinde her hızda dengeli tork üretir, kayıp pozisyonu algılayıp düzeltir ve geniş hız aralığında çalışır.
