SAYAÇ PANOSU NEDEN KULLANILIR?
Günlük hayatımızda elektrik tüketimi neredeyse farkına varmadan işlerimizi kolaylaştırırken, arka planda bu tüketimi düzenleyen ve kayıt altına alan bazı temel sistemler çalışır. İşte bu sistemlerin başında gelen sayaç panosu, çoğu zaman gözden kaçsa da bir yapının enerji yönetimi açısından kritik rol oynar. Peki sayaç panosu nedir, sayaç panosunda hangi malzemeler vardır ve nerelerde kullanılır?
Sayaç Panosu Nedir?

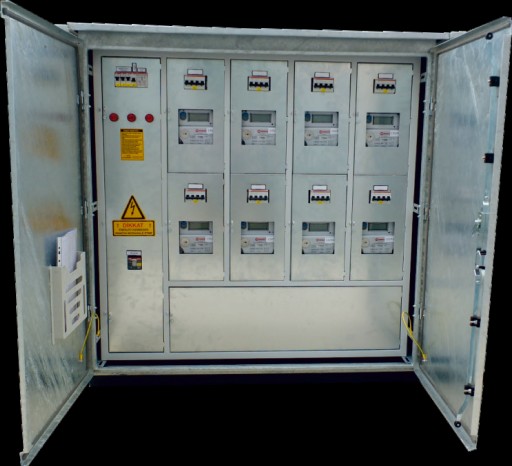

Sayaç panosu, elektrik enerjisi tüketiminin ölçüldüğü elektrik sayaçlarının güvenli ve düzenli bir şekilde monte edildiği özel panolardır. Genellikle bir binanın girişinde, daire önlerinde veya enerji odalarında karşımıza çıkar.
Sayaçların yanı sıra koruma ve bağlantı ekipmanlarını da içeren bu panolar, hem enerji takibini hem de elektriksel güvenliği merkezi bir yapıda bir araya getirir.
Sayaç Panosu Ne İşe Yarar?
Sayaç panosu, birçok açıdan sistemin sağlıklı işlemesini sağlar. Görevlerini şu şekilde özetleyebiliriz:
Enerji tüketimini kayıt altına alır. Her abonenin ne kadar elektrik harcadığı bu pano sayesinde sayaçtan okunur. Güvenli kurulum sunar. Böylece elektrik sayaçları, dış etkenlerden izole şekilde korunur. Kablolama düzeni sağlar. Enerji dağıtımı için yapılan bağlantılar düzenli ve erişilebilir hâle getirilir. Müdahaleyi kolaylaştırır. Arıza, bakım veya sayaç değişimi gerektiğinde ilgili ekip kolayca müdahale edebilir.
Sayaç Panosu Nerelerde Kullanılır?
Bireysel dairelerden sanayi tesislerine kadar birçok yapıda kullanılan sayaç panoları, esnek yapıları sayesinde hem kişisel hem de profesyonel çözümler sunar.
- Apartmanlar ve toplu konutlar
- Villa ve müstakil evler
- Alışveriş merkezleri ve ofis binaları
- Sanayi tesisleri ve fabrikalar
- Tarım arazileri ve sulama sistemleri
- Şantiye sahaları ve geçici yapılar
Özellikle çoklu aboneli binalarda her daireye ait sayaçların bir arada toplandığı panolar, hem enerji dağıtımını hem de faturalandırmayı kolaylaştırır.
Sayaç Panosu İçinde Hangi Malzemeler Bulunur?
Bir sayaç panosu, sadece sayacın montajlandığı bir kutudan ibaret değildir. Elektriksel güvenliği, ölçüm doğruluğunu ve düzenli bağlantıyı sağlayan birçok teknik bileşeni içinde barındırır. İşte bir sayaç panosunda genellikle bulunan başlıca malzemeler:
1. Elektrik Sayaçları
Sayaç panosunun ana bileşenidir. Aktif (kWh), reaktif (kvarh) ve görünür (kVAh) enerji tüketimini ölçmek için kullanılır. Günümüzde klasik mekanik sayaçların yerini, dijital ve uzaktan okunabilir (akıllı) sayaçlar almıştır. Tesisin enerji ihtiyacına ve altyapısına bağlı olarak tek fazlı ya da üç fazlı sayaç tercih edilir.
2. Otomatik Sigortalar
Minyatür devre kesiciler, diğer adıyla otomatik sigortalar, elektrik devrelerini aşırı akım ve kısa devre gibi risklere karşı koruma amacıyla kullanılır. Hem sayaç öncesinde hem de sonrasında uygun kademelerde sigorta kullanımı, sistemin güvenliğini artırır. Kullanılacak sigortanın akım değeri ise, hattın taşıyabileceği maksimum yüke göre doğru şekilde seçilmelidir.
3. Kaçak Akım Rölesi
İnsan hayatı açısından kritik öneme sahip olan bu koruma cihazı, toprak kaçaklarında hattı anında keser. Sayaç panolarında, özellikle konut ve ofis uygulamalarında standart hâle gelmiştir. Kaçak akımın değeri genelde ev tipleri için 30mA, endüstriyel tesislerde 300mA olarak seçilir.
4. Klemensler
Hat giriş-çıkışlarının, faz-nötr-toprak bağlantılarının güvenli ve düzenli bir şekilde yapılmasını sağlayan bağlantı noktalarıdır. Yaylı ya da vidalı tipte olabilir. Kablo uçlarının dağınıklığını önler, müdahaleleri kolaylaştırır.
5. Nötr ve Toprak Bara
Pano içinde tüm nötr ve toprak iletkenlerinin toplandığı iletken baralardır. Elektriksel sürekliliği sağlar, kablo yönetimini kolaylaştırır. Genellikle bakır malzemeden imal edilir ve izole edilmiş vidalı kelepçelerle bağlantı sağlanır.
6. DIN Ray (Raylı Montaj Profili)
Sigorta, röle, sayaç gibi cihazların sabitlenmesini sağlayan metal montaj rayıdır. Panonun iç yapısını modüler hâle getirir. Standart ölçü DIN 35 mm’dir. Cihazların sökülüp takılmasını kolaylaştırır.
7. Kablo Kanalları ve Bağlantı Elemanları
Pano içi kablolamanın hem görsel düzenini hem de güvenliğini sağlamak için tercih edilen bir çözümdür. Kabloların kısa devre veya ısı nedeniyle zarar görmesini önler. Ayrıca cıvata, somun, kablo pabucu, etiketleme gibi aksesuarlarla pano montajı tamamlanır.
8. Etiketleme ve Tek Hat Şeması
Sayaç panolarında tüm bağlantıların hangi aboneye veya devreye ait olduğunu belirten etiketleme sistemi bulunur. Ayrıca kapağın içine yapıştırılan tek hat şeması, yetkili kişilerin müdahale sürecini kolaylaştırır.
9. Pano Karkası
Sayaç panosunun fiziksel dış kabini, genellikle sac metal, polyester ya da ABS plastikten üretilir. Dış ortamda kullanılacak panolarda IP54 ve üzeri koruma sınıfı, iç mekânlarda ise IP20–IP44 koruma dereceleri tercih edilir. Kapaklı ve kilitlenebilir tasarımlar, mühürleme imkânıyla birleştiğinde, sistemin dış etkilere ve müdahalelere karşı korunmasında kritik rol oynar.
Sayaç Panosu Dizayn Ederken Nelere Dikkat Edilmeli?
Her pano, her projeye uygun değildir. Doğru sayaç panosu seçimi, uzun vadede hem kullanıcı güvenliği hem de enerji takibi açısından büyük fark yaratır. Sayaç panosu tasarlarken aşağıdaki konulara dikkat edilmelidir:
- Kapasite ve Ölçü: Kaç adet sayaç yerleştirileceği önceden belirlenmeli, panonun iç hacmi buna göre seçilmelidir.
- Malzeme Kalitesi: Yangına dayanıklı, darbelere karşı sağlam ve UV ışınlarına karşı korumalı malzeme tercih edilmelidir. Genellikle sac, polyester ya da ABS plastik gövdeler kullanılır.
- Koruma Sınıfı (IP Derecesi): Pano dış ortamda kullanılacaksa yağmur, toz ve nem gibi dış etkenlere karşı korumalı (IP54 veya üzeri) modeller tercih edilmelidir.
- Modüler Yapı: Gelişen ihtiyaçlara göre ek modül ya da sayaç takılabilir yapıda olması avantaj sağlar.
Sayaç Panosu ile Enerji Yönetiminin Önemi
Bugün binalarda yalnızca elektrik kullanımı değil; enerjinin doğru ölçülmesi, izlenmesi ve raporlanması da büyük önem taşıyor. Sayaç panosu bu sürecin temelini oluşturur. Akıllı sayaçlar ve uzaktan okuma sistemleriyle birlikte çalışarak enerji verimliliğini artıran çözümler sunar. Enerji maliyetlerinin kontrolü, kaçakların tespiti ve departmanlara göre detaylı tüketim analizi için işletmelerde sayaç panolarının kullanımı büyük önem taşır Hem bireysel kullanıcılar hem de profesyonel tesis yönetimleri için doğru tasarlanmış bir sayaç panosu, sadece bir elektrik panosundan çok daha fazlasıdır.
