KOMPANZASYON NEDİR, NEDEN YAPILIR?
Elektrik enerjisinin iletimi ve tüketimi sırasında, yüklerin oluşturduğu reaktif gücün sistem üzerindeki olumsuz etkilerini ortadan kaldırmak için uygulanan dengeleme işlemine kompanzasyon adı verilir. Bu işlem, özellikle endüktif özellik taşıyan cihazların neden olduğu reaktif gücün, kapasitif reaktif güçle dengelenmesi prensibine dayanır. Böylece sistemin görünür gücü azalır, akım miktarı düşer ve iletim hatlarındaki kayıplar minimize edilir.
Alternatif Akımda Güç Üçgeni ve Reaktif Gücün Tanımı
Reaktif güç ve kompanzasyon konularını doğru analiz edebilmek için öncelikle alternatif akımın temel yapısını anlamak gerekir. Alternatif akım (AC), zamanla periyodik olarak yön değiştiren ve genliği değişkenlik gösteren bir akım türüdür. Modern enerji iletim ve dağıtım sistemlerinde yaygın olarak tercih edilmesinin nedeni; yüksek gerilim seviyelerinde uzun mesafelere iletimde daha düşük kayıplar sağlamasıdır. Bu sebeple elektrik enerjisi, üretildiği santrallerden dağıtım noktalarına alternatif akım formunda taşınır.
Alternatif akım devrelerinde enerji iletimine ilişkin üç temel güç bileşeni bulunur: aktif güç (P), reaktif güç (Q) ve görünür güç (S). Aktif güç, ise asıl iş yapılan güç bileşenini ifade eder ve Watt (W) birimiyle ölçülür. Genellikle yalnızca direnç içeren devrelerde, akım ile gerilim arasında faz farkı oluşmaz; dolayısıyla sistemdeki tüm enerji aktif olarak kullanılır.
Ancak bir devrede endüktans (L) veya kapasitans (C) gibi reaktif elemanlar da mevcutsa, akım ile gerilim arasında bir faz açısı oluşur. Bu faz farkı nedeniyle iletilen gücün bir kısmı reaktif karakter kazanır. Reaktif güç, manyetik ya da elektrik alanın oluşması için gereken ancak doğrudan işe dönüşmeyen güç bileşenidir. Volt-amper-reaktif (VAr) birimiyle ifade edilir. Alternatif akım devrelerinde görünür güç, faz gerilimi ile devreden geçen akımın efektif değerlerinin çarpılmasıyla hesaplanır ve devrenin toplam güç ihtiyacını temsil eder. Görünür güç, VA (Volt-Amper) birimiyle ifade edilir.
Aktif Güç (P) – Watt (kW) cinsindendir ve doğrudan işe dönüşen enerjidir.
Reaktif Güç (Q) – kVAr cinsindendir, enerji transferine katkı sağlamaz fakat manyetik alan üretir.
Görünür Güç (S) – kVA cinsindendir, aktif ve reaktif gücün vektörel bileşimidir.

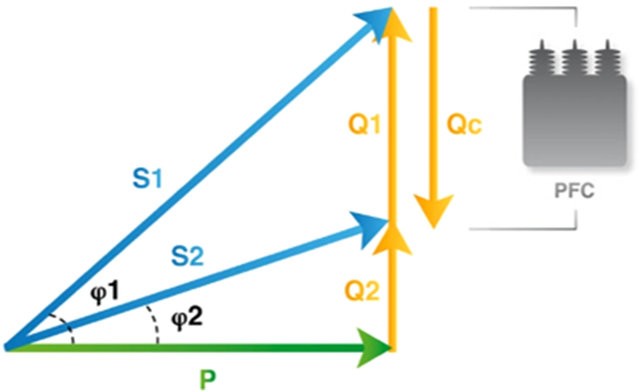

Bu güç bileşenleri arasındaki ilişki üçgen şeklinde gösterildiğinden, bu yapı “güç üçgeni” olarak adlandırılır.
Alternatif akımda güç formülleri aşağıdaki gibidir.
Monofaze devrelerde;
S = U x I
P = U x I x cosα
Q = U x I x sinα
Trifaze devrelerde;
S = V3 x U x I
P = V3 x U x I x cosα
Q = V3 x U x I x sinα
Burada:
S görünür gücü (VA),
P aktif gücü (W),
Q reaktif gücü (VAr),
U faz-faz gerilimi (Volt),
I akım (Amper),
α ise akım ile gerilim arasındaki faz açısını göstermektedir.
Faz açısının büyümesi reaktif gücün artmasına, aktif gücün azalmasına neden olur. Bu da güç faktörünü düşürerek sistemin verimliliğini olumsuz yönde etkiler. İşte bu noktada, kompanzasyon uygulamaları ile α açısı küçültülerek güç faktörü iyileştirilir ve enerji kayıpları minimize edilir.
Elektrik şebekeleri, yalnızca aktif güç taşıyan bir yapı değildir. Endüktif ya da kapasitif karakterdeki yükler nedeniyle sistemde sürekli olarak reaktif güç sirkülasyonu oluşur. Bu dengenin korunması, hem şebeke istikrarı hem de enerji verimliliği açısından kritik öneme sahiptir. Kompanzasyon bu dengeyi sağlayan temel çözümdür.

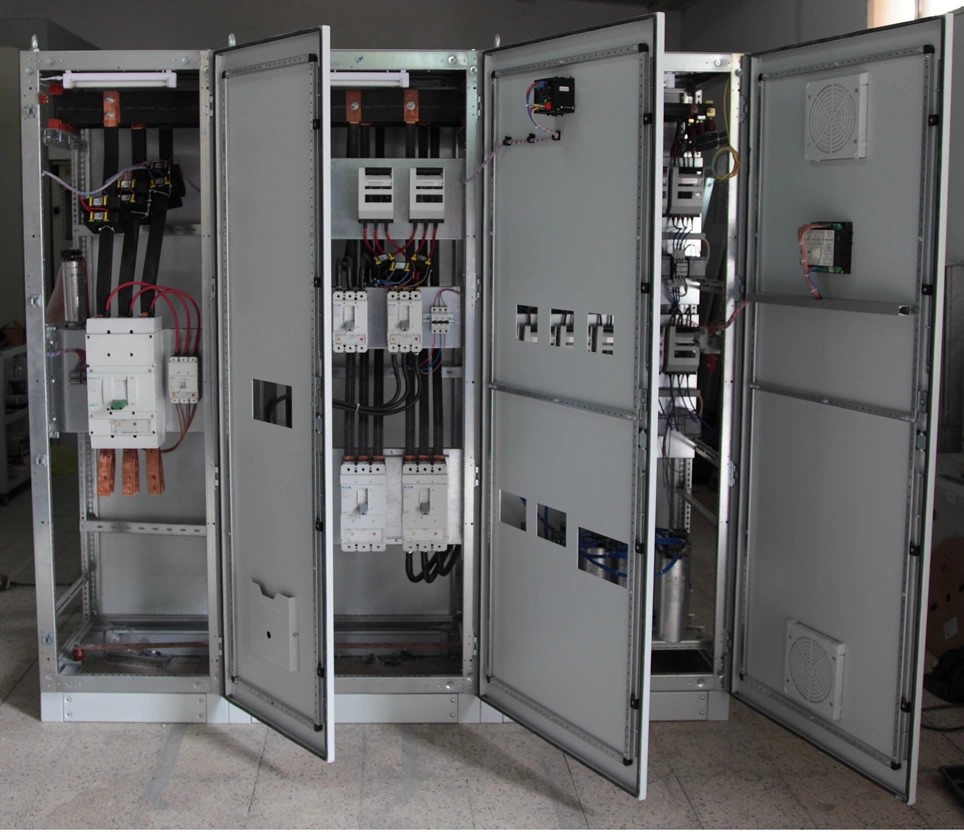

Elektrik sistemleri dinamik yapılar olduğundan, gün içinde devreye giren farklı yüklerin etkisiyle reaktif güç ihtiyacı da sürekli değişir. Bu değişimi dengelemek amacıyla kullanılan otomatik kompanzasyon sistemleri, üç fazlı reaktif güç kontrol röleleri aracılığıyla her fazın güç faktörünü izler ve uygun şekilde kondansatör ya da reaktör devreye alımı yapar.
Reaktif Enerji ve Kompanzasyonun Temel Prensipleri
Elektrik enerjisi tüketen her sistem, aktif enerji ile birlikte belirli oranda reaktif enerjiye de ihtiyaç duyar. Reaktif enerji; manyetik ya da elektrik alan oluşturmak için kullanılır, ancak doğrudan işe dönüşmez. Santrallerde üretilen ve şebeke üzerinden iletilen alternatif akım, jeneratörler, transformatörler ve motorlar gibi cihazlarda çalışabilmek için reaktif güce ihtiyaç duyar. Bu güç, sistemde faz farkı oluşturarak görünür gücü artırır.
Reaktif enerji tüketilmediği için iletim hatlarına geri döner ve hatlarda gereksiz yük oluşmasına neden olur. Bu yük, iletim sisteminde gerilim düşümüne ve ek enerji kayıplarına yol açar. Kompanzasyon sayesinde, bu reaktif bileşen kapasitif karakterli elemanlarla karşılanarak şebekeye olan yük azaltılır.

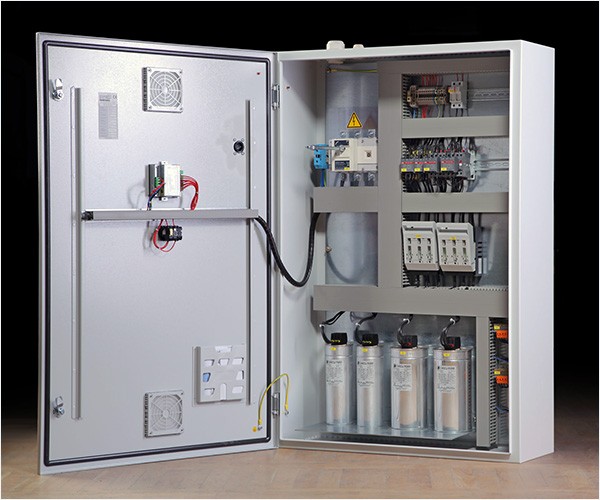

Özellikle endüktif yüklerin bulunduğu sistemlerde, örneğin asansör motorları, su pompaları, havalandırma fanları, trafo merkezleri ve balastlı aydınlatmalar gibi donanımlar yüksek oranda endüktif reaktif güç oluşturur. Bu durumda, paralel bağlı kondansatör grupları sayesinde sisteme kapasitif reaktif enerji sağlanır. Böylece endüktif yüklerin ihtiyaç duyduğu reaktif enerji doğrudan bu kondansatörlerden karşılanır.
Sistemde kontrollü bir şekilde endüktif reaktif güç üretilmesi gerektiğinde, mevcut kapasitif etkinin dengelenmesi amacıyla devreye şönt reaktörler dahil edilir. Benzer şekilde, UPS sistemleri, elektronik aydınlatmalar ve LED armatürler gibi kapasitif özellikli cihazlar için de şebeke dengesi korunmak zorundadır.
Kompanzasyon Nasıl Gerçekleştirilir?
Endüktif özellik taşıyan elektriksel sistemlerde güç faktörünü iyileştirmek amacıyla yapılan kompanzasyon işlemlerinin temel amacı, sistemin görünür gücünü (S) ve dolayısıyla akım ile gerilim arasındaki faz açısını (α) minimize etmektir. Faz açısındaki azalma, güç üçgeninin sıkışmasına neden olur ve bu durum yalnızca reaktif güç bileşeninin (Q) düşürülmesiyle sağlanabilir. Çünkü aktif güç (P), tüketicilerin talep ettiği gerçek gücü temsil eder ve yük karakteristiğine bağlı olduğu için kompanzasyonla değiştirilemez.
Çoğu elektrikli yük, çalışma prensibi gereği endüktif karakterde olduğu için şebekeden pozitif yönlü reaktif enerji çeker. Bu nedenle sistemde oluşan endüktif reaktif gücü dengelemek için negatif reaktif güç üretebilen kapasitif elemanlar sisteme entegre edilir. Bu işlem genellikle kondansatörlerin yüklerin bulunduğu noktalara paralel bağlanması yoluyla yapılır. Bu yöntemle, sistemin ihtiyaç duyduğu reaktif enerji doğrudan kondansatörler aracılığıyla temin edilir ve böylece enerji şebekesinden çekilen reaktif güç miktarı önemli ölçüde azaltılmış olur.
Kondansatörler devreye alındığında, sistemdeki toplam reaktif güç bileşeni azalır ve bu durum görünür gücün düşmesine yol açar. Görünür gücün azalmasıyla birlikte, iletim hatlarından geçen akım miktarı da azalır; bu sayede iletim kayıpları minimize edilir ve enerji sisteminin genel verimliliği yükseltilmiş olur.
Kondansatörler, iki iletken plaka arasına dielektrik özellikli bir yalıtkan malzemenin yerleştirilmesiyle oluşturulan pasif devre elemanlarıdır. Elektronik devrelerde genellikle “capacitor” olarak adlandırılsalar da, enerji sistemlerinde bu bileşenler "kondansatör" ismiyle anılır. Günümüzde kullanılan UPS sistemleri, LED tabanlı aydınlatma ürünleri ve çeşitli elektronik ekipmanlar genellikle kapasitif karakterde olup, şebekeye kapasitif reaktif güç yüklemesine neden olurlar. Bu gibi sistemlerde reaktif güç dengesini koruyabilmek adına uygun değerlerde kondansatör grupları tasarlanarak sisteme entegre edilir.
Kompanzasyon, elektrik sistemindeki reaktif güç dengesizliklerini ortadan kaldırmak ve şebekenin güç faktörünü iyileştirmek için uygulanan stratejik bir enerji yönetim metodudur. Kapasitif karakterdeki elemanlar (kondansatör grupları) veya endüktif etkileri artırmak için kullanılan şönt reaktörler, reaktif yük ihtiyacına göre sisteme bağlanır. Bu sayede sistemin toplam reaktif gücü hedeflenen sınırlar içinde tutulur, iletim kayıpları azaltılır, gerilim stabilitesi korunur ve enerji kalitesi artırılır.
Kompanzasyonun Faydaları Nelerdir?
Kompanzasyon uygulamalarının temel amacı, güç faktörünü ideal değere yani bire (cosφ ≈ 1) mümkün olduğunca yaklaştırarak enerji sistemlerinin performansını ve verimliliğini artırmaktır. Güç faktörü, sistemdeki aktif gücün görünür güce oranını temsil eder; bu oran yükseldikçe iletim ve dağıtım altyapısı daha etkili kullanılır ve sistem daha verimli çalışır.
Kompanzasyon sistemlerinin devreye alınmasıyla aşağıdaki teknik avantajlar elde edilir:
- Reaktif enerji ihtiyacının yerel olarak karşılanması sayesinde şebekeden çekilen toplam akım düşer, bu da iletim hatlarında oluşan I²R kayıplarını azaltır.
- Dağıtım şirketlerinin belirlediği sınırların üzerindeki reaktif güç tüketimi sonucu uygulanan cezai maliyetlerin önüne geçilir.
- Trafo, jeneratör ve dağıtım panoları gibi enerji iletim ve üretim bileşenlerinin aşırı akım nedeniyle zorlanması engellenerek, ekipmanların ömrü uzatılır.
- Gerilim seviyesi daha stabil hale gelir, şebekede meydana gelen voltaj dalgalanmaları azaltılır ve sistem kararlılığı sağlanır.
- Elektrik enerjisiyle çalışan cihazlar daha dengeli ve yüksek verimle çalışır; arıza riski düşer ve işletme sürekliliği artar.
Kompanzasyon Olmazsa Ne Gibi Sorunlar Ortaya Çıkar?
Eğer sistemde kompanzasyon yapılmazsa veya mevcut kompanzasyon kapasitesi yetersiz kalırsa, şu problemlerle karşılaşılır:
- Elektrik tedarikçileri, belirlenen sınırların üzerinde reaktif enerji çeken tesislere "reaktif ceza bedeli" uygular. Bu maliyetler büyük tesislerde ciddi finansal yük oluşturur.
- Düşük güç faktörü nedeniyle aktif güçten tam verim alınamaz, sistem performansı düşer.
- Gerilim dengesizlikleri oluşur, bu da hassas çalışan cihazların zarar görmesine neden olabilir.
- Trafo, jeneratör, kablo ve pano gibi donanımlar gereğinden fazla akım taşıyarak aşırı ısınır ve arıza riski artar.
- Tesisatın ısınmasına bağlı olarak yangın riski oluşabilir.
Neden Kompanzasyon Uygulanmalıdır?
Elektrik sistemlerinde yaygın olarak bulunan endüktif ve kapasitif karakterli yükler, güç faktörünü olumsuz etkileyen faz farklarına sebep olur. Bu fark, sistemde reaktif güç oluşmasına neden olur. Reaktif enerjinin şebekede yarattığı olumsuz etkileri ortadan kaldırmak, sistem verimliliğini artırmak ve enerji maliyetlerini düşürmek için kompanzasyon uygulaması kaçınılmazdır.
Özellikle sanayi tesisleri, alışveriş merkezleri, büyük ofis yapıları ve üretim hatları gibi yüksek enerji tüketen yerlerde kompanzasyon sistemlerinin kurulması teknik ve ekonomik açıdan zorunludur. Doğru tasarlanmış bir kompanzasyon sistemi sayesinde hem enerji kalitesi iyileştirilir hem de işletme maliyetleri optimize edilir.
